干式气柜在炼油企业的应用

2015/11/25 9:34:15      点击: 文章来源:www.jshhcc.com
1前言
      稀油密封干式气柜是一种利用活塞上下移动改变柜体容积来储存或排放气体的设施,目前已广泛应用在国外、国内各大钢铁公司和煤气公司,用于存储高护煤气、焦护煤气和天然气。济南炼油厂1989年7月投用的稀油密封干式气柜是国内炼油企业首家用于存储炼厂干气(瓦斯)的气柜,自气柜投用后对回收利用瓦斯,减少大气污染起到了积极的作用,并为消灭火炬创造了条件。1993年to月在总公司第四届催化裂化年会上作为经验做了介绍和推广.
      由于干气和煤气的性质不同,我们所用的气柜又是按照贮存煤气设计的,因此在使用过程中发现了一些间题,我们也在不浙摸索操作经验的同时,做了部分改造,有些经验和做法对在石化行业推广使用干式气柜有一定的应用价值。
2气柜的工作原理与流程
      目前世界上有三种形式的气柜,我厂采用了比较先进的原西德MAH型干式气柜,其主要特点是:建造形状为正十四边形,活塞上下部空间依靠稀油密封,储气压力高而稳定,占地面积较同容积湿式气柜少。
      湿式气柜由于采用柜体螺旋升降改变容积.在运行中极易造成脱轨或卡死现象,同时湿式气柜用水密封,腐蚀严重,因此无论是操作管理还是维护保养,都不如干式气柜,据1993年对总公司30余家企业的调查,大部分湿式气柜由于上述原因而停用,且使用寿命都在三年以下。
2·1气柜的工作原理
       气柜类似于储存液体的内浮顶幼,柜体的内部有一个可以升降的活塞,当气体自活塞下部进柜时,活塞在气体压力作用下升起,反之气体在活塞的重力作用下排出。活塞下部空间的气体通过设在活塞四周的油糟内的封油密封(见图i),封油通过油泵打入上部油箱,沿柜壁滋流至活塞油槽,再缓慢泄漏到底部油沟.汇集于油水分离箱,形成一个循环,如此往复,实现了对柜内瓦斯的密封。
       油泵的运行是间断的,运行时间和次数可根据活塞油糟油位和封油的泄漏速度进行调整.
2·2工艺流程
      各生产装置需要排放的低压瓦斯自系统管网进入气柜.再由气柜至压缩机房,经压缩机加压后送入系统高压管网(见图2),供各生产装置做加热护(锅炉)燃料,气柜储量超限后或需要紧急放空时,关闭进柜阀门,低压瓦斯即可放入火炬。

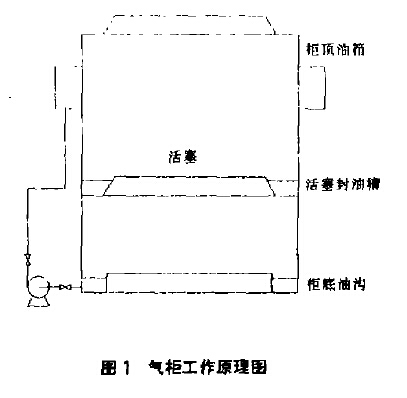

干式气柜工作原理图

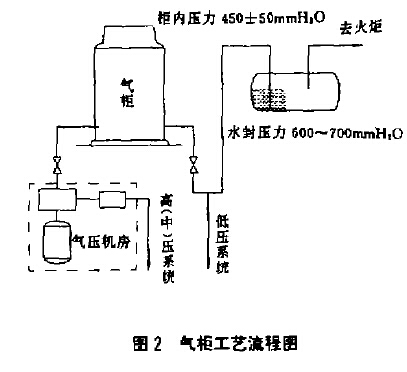

干式气柜工艺流程图
