不同介质对干式气柜密封油使用性能的影 响
2015/10/15 10:29:19 点击： 文章来源：www.jshhcc.com
干式气柜 、煤 气 柜主要 用于存 储 炼钢 厂 的高炉和焦炉煤气 、城市 民用煤气 、天然气 以及炼 油厂的干气等 。我 国于 20世 纪 8O年 代开 始使用 干式气柜 ，由于它具有 防腐维护 费用低 、占地面积少 、罐体使用年 限长 、排气 压力恒 定 及地 基承 受压 力小 等显 著 优点 而 得 到较 快发 展 ，数量 逐 年增 多。干式气柜 的 密封 及 润 滑 由专 用 的密 封油产品实现。由于 干式 气柜 特殊 的运 行工况 ，对 密封 油的要求 十分严格 ，油 品使 用性 能状 况对 气柜 的正 常运行有 重大影响。
中国石化股份有限公司济南分公司于1988年在中国石化系统首家研制干式气柜密封油，通过不断开发 ，产品质量明显提高 。
1气柜密封油性能指标

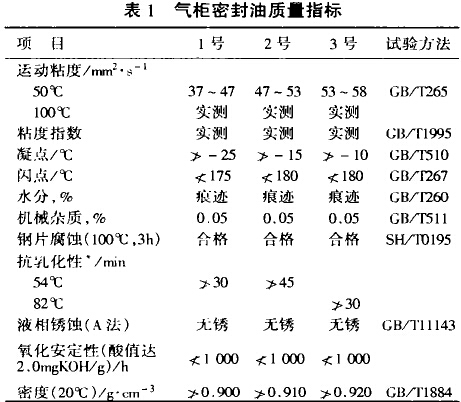

山东环球 润滑油股份有 限公 司生产 的干式气柜密封 油是采 用 临商原 油 经常减 压切 割 ，酮 苯脱蜡 ，糠醛 白土精制后 的基础油 ，添加 相应 的添加剂调合 而成 。产 品 满 足 Q／SH031．O0．004一 l997标准 ，其质量指标 见表 l。
2 介质对气 柜密封油使用 性能影响的考察

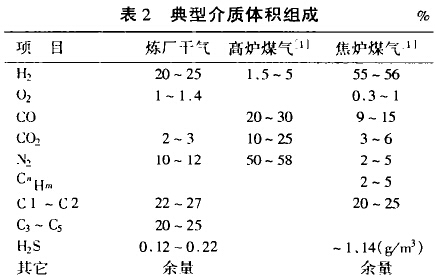

2．1 介质 的组成目前 干式气 柜储存最 为广泛 的介质有炼油厂干气 、炼钢厂高炉煤 气 、焦炉煤气 。三种介质 的典型组 成 见表 2。

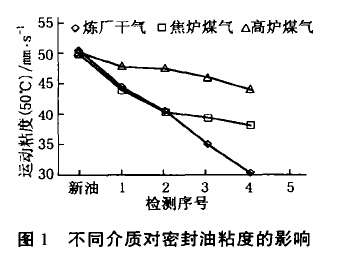

2．2 介质对密封 油粘 度的影响考察 了三种 介质 对 密封 油粘 度 的影 响 ，试验按 GB／T265进行 。 结 果 见 图1。
山东环球 润滑油股份有 限公 司生产 的干式气柜密封 油是采 用 临商原 油 经常减 压切 割 ，酮 苯脱蜡 ，糠醛 白土精制后 的基础油 ，添加 相应 的添加剂调合 而成 。产 品 满 足 Q／SH031．O0．004一 l997标准 ，其质量指标 见表 l。
2 介质对气 柜密封油使用 性能影响的考察
2．1 介质 的组成目前 干式气 柜储存最 为广泛 的介质有炼油厂干气 、炼钢厂高炉煤 气 、焦炉煤气 。三种介质 的典型组 成 见表 2。
2．2 介质对密封 油粘 度的影响考察 了三种 介质 对 密封 油粘 度 的影 响 ，试验按 GB／T265进行 。 结 果 见 图1。
可以看出 ，各种介质都会使密封油粘度下 降 ，其中炼油厂干气的影响最大 ，在考察周期内，使粘度降低 了 40％ ，焦 炉煤 气 和 高炉煤气使油品粘度分别下降了 24％和 l2％。
2．3 对密封油闪点的影响
考察 了三种介 质对密封油 闪点的影 响 ，试验按GB／T267进行 。结果 图 2。可以看出 ，炼 油厂干气对密封 油闪点 影响最大 ，随着使用时间的延长 ，闪点下降至 50。C左右 ，焦炉煤气较好 ，能够维持在 170~C以上 ，而高炉 煤气对闪点影响不太大 。

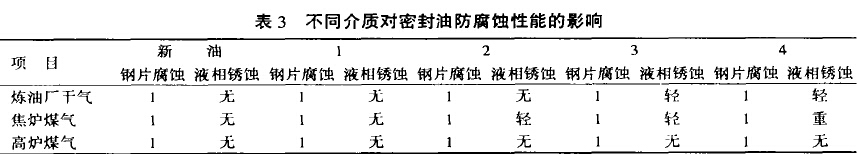

2．4 介质对 密封油防腐蚀性能 的影响考 察 了三种介 质对密封油 防腐蚀性能 的影 响 ，试验 按 SH／T0195和 GB／TIl143进行 ，结果见表3。
可以看出，在检测周期内 ，密封油多表现出优的钢质保护能力。焦炉煤气柜的密封油出现 了严重锈蚀 ，炼厂 干气 柜密 封 油在检 测后 期 也 出现了轻微锈蚀 ，而高炉 煤气 柜用油则 表 现 了与新 油品相 当的防护能 力。

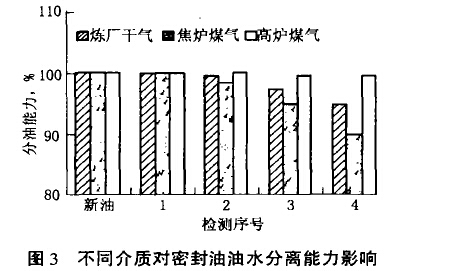

2．5 介质对密封油油水 分离能力的影 响考察 了三种介 质对气 柜密封 油油水 分离 能力的影响 ，试验按 GB／T260进 行 ，以 30min时油的分出率表示油水分离能力。结果图 3。
显然 ，焦 炉煤气柜的密封油的油水分离能力下降最快 。而高炉 煤气柜用油依然保持 了很好的破乳 化性能。
3 讨 论
(1)试验 考察 的介 质都 会使 密封 油粘 度有不同程度的下降 ，以炼 油 厂干气 下 降最多 。这 主要是 由于干气 中含有较 多的烃类 组分 ，特别 是 C ～c组分 极 易溶 解 于密 封 油 中。 由于 高 炉煤 气 不含 烃类组分 ，故其 对粘度 的影响很小 ，已有 密封油在高炉煤气柜 中使用 l0年其粘 度仍维 持 在较 高水平的实例。焦炉煤气 中可溶 于密封 油而导致其粘度下降的组分 不 多 ，经 在用 油 品的蒸馏 试验 证明 ，在粘 度下 降较大 时 ，油品 中含低 于 350~C以下的组分达 到 了 10％。这 些柴 油组 分 是 由于煤 气在清洗净化过程 中 ，柴油捕集效果不理想 ，部分被携带进 入气柜 ，溶 解于油 中造成 的。
(2)不 同介 质 的各 轻质组 分都 会造成 密 封油闪点的降低，炼油厂干气对闪点造成的危害是影响安全生产 的 因素之 一。 因此 ，矿 物型 密封 油不是炼厂 干气理想 的密封材料 ，只能通过 密切监测 、缩短换 油周期来 保证安全生产 。焦炉煤气对 密封油闪点 的影响 主要是 由柴 油 引起 ，到 达一 定程 度后变缓 ，并能维 持在较高水平 。
(3)随着密封 油使 用时间 的延长 ，其油水分 离能力都 会有不 同程度 的下 降 ，焦炉 煤 气 由于含 有粉尘 、颗 粒萘等不能完全除去 的有 害物质 ，使得 油品油水 分离能力 下降较 大 ，气柜现 场 出现 的问题也较多 ，如 油位上涨 、泵 启 动次数 增加等 ，严 重 时会发生漏气事故 ，因此 ，应 定时检 测油品 的分油性能 ，及时 改进 油品分 油能力 ，以确 保安全生产 。
(4)油 品具 有 较 强 的 钢保 护 能 力 ，在 检 测 期间 ，钢片腐蚀试验 均合 格 ，但 焦炉煤气柜用 油最后出现 了较严 重 的锈 蚀 ，这是 由于焦 炉气 中 H'S在油 中积 累的结果。
(5)随着我 国西气东输 工程的进行 ，将 会建设越来越 多的干式气 柜 。天然 气 的主 要成分式 cn4(达 95％ 以上 )。从 研究 结果 看 ，CH4对密封 油 的影 响不 明显 ，因此可 以断定 ，矿物型气 柜密封油是以天然气为储存介质的干式气柜较为理想的润滑与密封材料 。
4 结 论
(1)在不同介 质组成 的干式气 柜中 ，随着密封油使 用 时间 的延 长 ，运动 粘 度 、闪点 有 下降 的趋势 ，油水分离 能力 降低 ，并 出现锈蚀 现 象 ，但 钢保护能力保 持 良好 。
(2)炼油厂干气对密封 油运动粘度 闪点影 响最大 ，只能 以缩短换 油周期来 保证安全生产 。
(3)高 炉 煤气 对 密 封 油性 能 无 显 著 影 响 ，因此 ，矿物型密封 油是 高炉煤 气 柜 的理 想 润滑 密封材料 。
(1)试验 考察 的介 质都 会使 密封 油粘 度有不同程度的下降 ，以炼 油 厂干气 下 降最多 。这 主要是 由于干气 中含有较 多的烃类 组分 ，特别 是 C ～c组分 极 易溶 解 于密 封 油 中。 由于 高 炉煤 气 不含 烃类组分 ，故其 对粘度 的影响很小 ，已有 密封油在高炉煤气柜 中使用 l0年其粘 度仍维 持 在较 高水平的实例。焦炉煤气 中可溶 于密封 油而导致其粘度下降的组分 不 多 ，经 在用 油 品的蒸馏 试验 证明 ，在粘 度下 降较大 时 ，油品 中含低 于 350~C以下的组分达 到 了 10％。这 些柴 油组 分 是 由于煤 气在清洗净化过程 中 ，柴油捕集效果不理想 ，部分被携带进 入气柜 ，溶 解于油 中造成 的。
(2)不 同介 质 的各 轻质组 分都 会造成 密 封油闪点的降低，炼油厂干气对闪点造成的危害是影响安全生产 的 因素之 一。 因此 ，矿 物型 密封 油不是炼厂 干气理想 的密封材料 ，只能通过 密切监测 、缩短换 油周期来 保证安全生产 。焦炉煤气对 密封油闪点 的影响 主要是 由柴 油 引起 ，到 达一 定程 度后变缓 ，并能维 持在较高水平 。
(3)随着密封 油使 用时间 的延长 ，其油水分 离能力都 会有不 同程度 的下 降 ，焦炉 煤 气 由于含 有粉尘 、颗 粒萘等不能完全除去 的有 害物质 ，使得 油品油水 分离能力 下降较 大 ，气柜现 场 出现 的问题也较多 ，如 油位上涨 、泵 启 动次数 增加等 ，严 重 时会发生漏气事故 ，因此 ，应 定时检 测油品 的分油性能 ，及时 改进 油品分 油能力 ，以确 保安全生产 。
(4)油 品具 有 较 强 的 钢保 护 能 力 ，在 检 测 期间 ，钢片腐蚀试验 均合 格 ，但 焦炉煤气柜用 油最后出现 了较严 重 的锈 蚀 ，这是 由于焦 炉气 中 H'S在油 中积 累的结果。
(5)随着我 国西气东输 工程的进行 ，将 会建设越来越 多的干式气 柜 。天然 气 的主 要成分式 cn4(达 95％ 以上 )。从 研究 结果 看 ，CH4对密封 油 的影 响不 明显 ，因此可 以断定 ，矿物型气 柜密封油是以天然气为储存介质的干式气柜较为理想的润滑与密封材料 。
4 结 论
(1)在不同介 质组成 的干式气 柜中 ，随着密封油使 用 时间 的延 长 ，运动 粘 度 、闪点 有 下降 的趋势 ，油水分离 能力 降低 ，并 出现锈蚀 现 象 ，但 钢保护能力保 持 良好 。
(2)炼油厂干气对密封 油运动粘度 闪点影 响最大 ，只能 以缩短换 油周期来 保证安全生产 。
(3)高 炉 煤气 对 密 封 油性 能 无 显 著 影 响 ，因此 ，矿物型密封 油是 高炉煤 气 柜 的理 想 润滑 密封材料 。
- 上一篇：不同介质对干式气柜密封油使用性能的影响 2015/10/16
- 下一篇：丙烯低压回收技术对比 2015/10/15
