手拉葫芦顶升正装法安装威金斯型干式气柜
2015/11/17 9:42:56 点击： 文章来源：www.jshhcc.com
1概述
山东石横特钢有限公司2万立方米威金斯型干式气柜外形为圆筒形 ，柜体总高度为33900mm，立柱、壁板高度为28500mm，柜体直径为34377mm，储存介质为高炉煤气。
威金斯型干式气柜主要由底板、活塞、顶架、立柱、壁板、密封橡胶膜、T围栏 (包括架台 )及附属装置等八大部分组成。根据威金斯型干式气柜结构特点，借鉴曼型干式气柜安装经验，采用了手拉葫芦顶升正装法的安装施工。
山东石横特钢有限公司2万立方米威金斯型干式气柜外形为圆筒形 ，柜体总高度为33900mm，立柱、壁板高度为28500mm，柜体直径为34377mm，储存介质为高炉煤气。
威金斯型干式气柜主要由底板、活塞、顶架、立柱、壁板、密封橡胶膜、T围栏 (包括架台 )及附属装置等八大部分组成。根据威金斯型干式气柜结构特点，借鉴曼型干式气柜安装经验，采用了手拉葫芦顶升正装法的安装施工。
2手拉葫芦顶升正装法简介
手拉葫芦顶升正装法即先将顶架梁和施工平台在低处组装好，用手拉葫芦将项架梁、施工平台一同向上提升，逐步从下往上进行柜体立柱和壁板的施工。
手拉葫芦顶升正装法即先将顶架梁和施工平台在低处组装好，用手拉葫芦将项架梁、施工平台一同向上提升，逐步从下往上进行柜体立柱和壁板的施工。
3手拉葫芦顶升正装法的优点
3．1保证工程质量，能有效控制立柱的垂直度。
3．2确保高空安全作业。
3-3节省大量脚手架费用。
3．4缩短施工工期。
5．1底板的铺设
5．1．1铺设底板的中幅板 ，按十字中心线将其分成四块，每块先各自焊接，焊完后再焊十字中心线。
3．1保证工程质量，能有效控制立柱的垂直度。
3．2确保高空安全作业。
3-3节省大量脚手架费用。
3．4缩短施工工期。

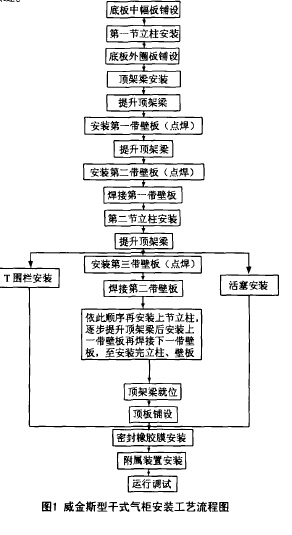

4手拉葫芦顶升正装法安装威金斯型干式气柜工艺流程图(见图1)
5．1底板的铺设
5．1．1铺设底板的中幅板 ，按十字中心线将其分成四块，每块先各自焊接，焊完后再焊十字中心线。
5．1．2待第一节立柱安装完毕后，再铺设底板的外圈板，并焊接其径向短缝。
5．1．3待第一带壁板和底板外圈板的T型缝焊完后，最后再焊接外圈板之间及外圈板与中幅板之间的环向伸
5．1．4底板焊缝要做100％的真空检漏。
5．2顶架安装
先在柜内底板上组装顶架梁，待顶架梁整体就位后再铺设顶板。顶板由外圈向内圈铺设。
5．3立柱、壁板的安装
5．3．1第一节立柱安装。用水准仪和经纬仪测量确保18个立柱的水平高度和垂直度。

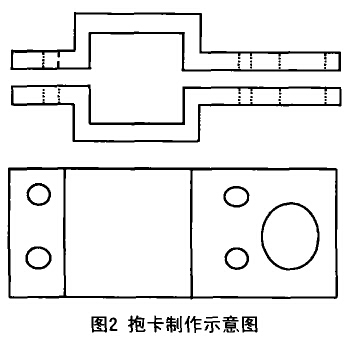

5．3．2 在每个立柱的第一层连接板上边安装专用抱卡 ，抱卡紧固在立柱上 ，吊耳一侧朝向气柜中心。抱卡由两块8mm厚的钢板制作，用四套M16的螺栓使其紧抱立柱。把18个5t手拉葫芦上吊钩分别挂在抱卡的吊耳上。抱卡制作示意图如图2所示。

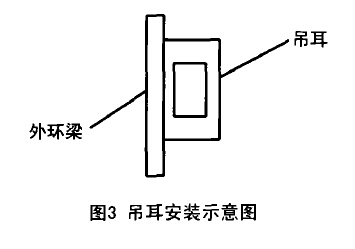

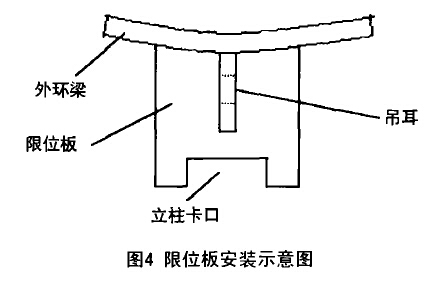

5．3．3 在顶架梁的外环梁上对应每个立柱处焊接吊耳、限位板，吊耳用12mm厚的钢板制作其安装示意图如图3所示，限位板用1Omm厚的钢板制作，限位板安装示意图如 图4所 示。
5．3．4把手拉葫芦的下吊钩挂在外环梁的吊耳上，在顶架梁的中心垂一线垂，其中心正对柜底中心。
5．3．518个手拉葫芦同时提升，在立柱上作出标记，每提升1OOmm就停下来，调整一次使线垂对中。
5．3．6顶架梁提升到立柱第一层连接板位置后，要使手拉葫芦集体升位至第二层连接板位置。
5．3．7 在立柱第二层连接板上安装一个抱卡，用～
3．2t手拉葫芦换下一5t手拉葫芦。使5t手拉葫芦升位至第二层连接板处，最后用5t手拉葫芦换下3．2t手拉葫芦。依此逐个使5t手拉葫芦升位。
5．3．8再次提升顶架梁，高度至第一带壁板高度上上方200mm处为宜。
5．3．9 安装第一带壁板。每块壁板在安装前必须进行矫正，顺序按顺时针方向安装，壁板上的加强角钢和立柱两侧的连接板先用螺栓连接，再焊接。第一带壁板先全部点焊。
5．3．10提升顶架梁，依逆时针方向安装第二带壁板(点焊)。第二带壁板安装完毕后再正式焊接第一带壁板 ，焊接时要采用对称焊接。
5．3．11 每带壁板的焊接顺序为先焊竖焊缝，后焊环向焊缝。

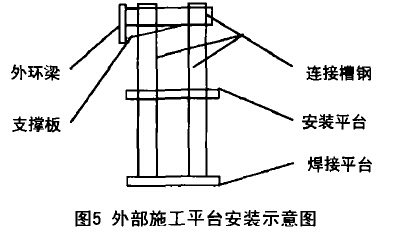

5．3．12施工平台的安装。借用T围栏顶层环形走道作为壁板内侧焊接平台，用18个手压葫芦把它连接在顶架梁的18个径向梁上，平台整体随顶架梁一起上升，亦可通过手压葫芦来调节自身高度。借用气柜外部顶层环形走道作为壁板安装平台，借用气柜外部次高层环形走道作为壁板外侧的焊接平台。在第一带壁板安装后安装内部焊接平台和外部安装平台，在每二带壁板安装后安装外部焊接平台。外部平台安装示意图如图5所示。
5．1．3待第一带壁板和底板外圈板的T型缝焊完后，最后再焊接外圈板之间及外圈板与中幅板之间的环向伸
5．1．4底板焊缝要做100％的真空检漏。
5．2顶架安装
先在柜内底板上组装顶架梁，待顶架梁整体就位后再铺设顶板。顶板由外圈向内圈铺设。
5．3立柱、壁板的安装
5．3．1第一节立柱安装。用水准仪和经纬仪测量确保18个立柱的水平高度和垂直度。
5．3．2 在每个立柱的第一层连接板上边安装专用抱卡 ，抱卡紧固在立柱上 ，吊耳一侧朝向气柜中心。抱卡由两块8mm厚的钢板制作，用四套M16的螺栓使其紧抱立柱。把18个5t手拉葫芦上吊钩分别挂在抱卡的吊耳上。抱卡制作示意图如图2所示。
5．3．4把手拉葫芦的下吊钩挂在外环梁的吊耳上，在顶架梁的中心垂一线垂，其中心正对柜底中心。
5．3．518个手拉葫芦同时提升，在立柱上作出标记，每提升1OOmm就停下来，调整一次使线垂对中。
5．3．6顶架梁提升到立柱第一层连接板位置后，要使手拉葫芦集体升位至第二层连接板位置。
5．3．7 在立柱第二层连接板上安装一个抱卡，用～
3．2t手拉葫芦换下一5t手拉葫芦。使5t手拉葫芦升位至第二层连接板处，最后用5t手拉葫芦换下3．2t手拉葫芦。依此逐个使5t手拉葫芦升位。
5．3．8再次提升顶架梁，高度至第一带壁板高度上上方200mm处为宜。
5．3．9 安装第一带壁板。每块壁板在安装前必须进行矫正，顺序按顺时针方向安装，壁板上的加强角钢和立柱两侧的连接板先用螺栓连接，再焊接。第一带壁板先全部点焊。
5．3．10提升顶架梁，依逆时针方向安装第二带壁板(点焊)。第二带壁板安装完毕后再正式焊接第一带壁板 ，焊接时要采用对称焊接。
5．3．11 每带壁板的焊接顺序为先焊竖焊缝，后焊环向焊缝。
5．3．12施工平台的安装。借用T围栏顶层环形走道作为壁板内侧焊接平台，用18个手压葫芦把它连接在顶架梁的18个径向梁上，平台整体随顶架梁一起上升，亦可通过手压葫芦来调节自身高度。借用气柜外部顶层环形走道作为壁板安装平台，借用气柜外部次高层环形走道作为壁板外侧的焊接平台。在第一带壁板安装后安装内部焊接平台和外部安装平台，在每二带壁板安装后安装外部焊接平台。外部平台安装示意图如图5所示。
5．3．13立柱之间的连接为先栓后焊。
5．3．14 按此顺序依此从低往高安装立柱和壁板。在安装最后一节立柱之前，要先在其顶端焊接1．5m同样规格的带侧连接板的工字钢，这样才能保证项架梁的就位 。
5．3．15最后用手拉葫芦使安装平台就位。
5．3．16 整个立柱、壁板的吊装需一台16t汽车起重机。
5．4T围栏安装在底板焊接完之后，就可以进行T围栏安装。
5．5活塞安装活塞和平T围栏在柜 内同时安装 ，互不影响。
5．6密封橡胶膜的安装在气柜焊接施工完毕后 ，安装密封橡胶膜。
5．7气柜附属装置安装在整个气柜施工的最后对附属装置进行安装。
5．8运行调试。
6．1 每次顶架梁的提升都要统一指挥，做到步调一致，提升到位后都要进行对中调整。
6．2每安装完、焊接完一带壁板都要对立柱进行垂直度监测，对达不到垂直要求的立柱要找出原因及时处理 。
6．3 与顶架梁相连 的施工平 台一定要焊 牢固，以免出现事故。
5．3．14 按此顺序依此从低往高安装立柱和壁板。在安装最后一节立柱之前，要先在其顶端焊接1．5m同样规格的带侧连接板的工字钢，这样才能保证项架梁的就位 。
5．3．15最后用手拉葫芦使安装平台就位。
5．3．16 整个立柱、壁板的吊装需一台16t汽车起重机。
5．4T围栏安装在底板焊接完之后，就可以进行T围栏安装。
5．5活塞安装活塞和平T围栏在柜 内同时安装 ，互不影响。
5．6密封橡胶膜的安装在气柜焊接施工完毕后 ，安装密封橡胶膜。
5．7气柜附属装置安装在整个气柜施工的最后对附属装置进行安装。
5．8运行调试。
6 手拉葫芦顶升正装法安装威金斯型干式气柜
注意事项6．1 每次顶架梁的提升都要统一指挥，做到步调一致，提升到位后都要进行对中调整。
6．2每安装完、焊接完一带壁板都要对立柱进行垂直度监测，对达不到垂直要求的立柱要找出原因及时处理 。
6．3 与顶架梁相连 的施工平 台一定要焊 牢固，以免出现事故。
