煤气柜部分设备简介
2015/9/16 9:39:06 点击： 文章来源：www.jshhcc.com
①煤气柜
气柜作为可燃气体回收系统中的大型储气设备，其主要作用是将装置正常生产时排放的尾气收集起来，以便采用不同的方式回收和利用;同时在装置非正常运行时，由于一次性排放的可燃气体量较大，气拒可以起到缓冲的作用，使火炬对排放气的处理时间延长。各主要装置排放的低压瓦斯气通过系统管网送入气柜，缓冲后经压缩机加压，送入用户。
气柜作为可燃气体回收系统中的大型储气设备，其主要作用是将装置正常生产时排放的尾气收集起来，以便采用不同的方式回收和利用;同时在装置非正常运行时，由于一次性排放的可燃气体量较大，气拒可以起到缓冲的作用，使火炬对排放气的处理时间延长。各主要装置排放的低压瓦斯气通过系统管网送入气柜，缓冲后经压缩机加压，送入用户。
气柜结构类似于内浮顶油罐，主要由柜壁和活塞两部分组成。随系统来的气量和用气量的变化，气拒的活塞也随之升降。活塞一直上浮在瓦斯之上，气柜壁与活塞之间用密封油进行密封。气拒的压力是恒定的，温度为常温。气拒的活塞油槽及密封机构是决定气拒能否长周期安全运行的关健部件，其密封机构、密封油的物理及化学状态对气拒的安全平稳运行有着重要的意义。

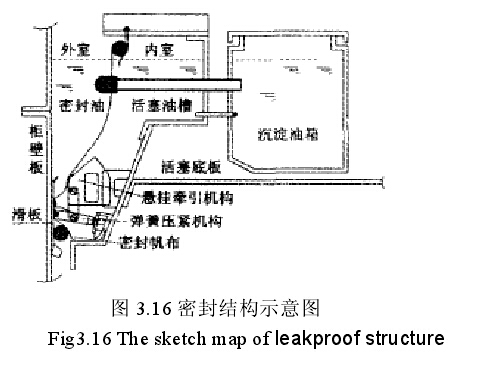

活塞密封机构由弹簧压紧机构、隔舱密封装置、帆布密封及悬挂装置、滑板牵引装里和活塞油槽排水装置等组成，形成一个弹性的密封环。它通过弹簧压紧机构将活塞周边密封油舱中的主帆布及其中的圆木顶靠在滑板上，并使滑板与拒体侧板之间保持较小间隙，形成密封油膜，达到密封效果。油槽内密封油一般为拒内燃气压力的 1. 3 倍——2 倍。密封机构见图 3.16。
②电除尘器
电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向沉降电极和放电极。带负电荷的尘粒与沉降电极接触后失去电子，成为中性而粘附于沉极表面上，为数很少带电荷尘粒沉积在截面很少的放电极上。然后借助于振打装置使电极抖动，将尘粒脱落到除尘的集灰斗内，达到收尘目的。
其特点：
1)除尘效率高。除尘效率可根据用户提出的条件和要求设计，最高可达到99.5%以上。一般可保证除尘器的粉尘含量为 50~150mg/m3。
2)处理的烟气量大，压力降小，最大单台电除尘每小时处理含尘气体量为 100万立方米以上，本体压力降小于 300Pa。
3)对烟尘颗粒范围广，能收集 100um 以下的不同粒级的粉尘，特别是能收集0.1~5um 的超细尘粒。
4)对烟气的含尘浓度适应性好，最高允许入口含尘浓度可达 60g/Nm3。
5)捕集粉尘比电阻范围在 104~1013Ωcm。
6)容易自动化控制，运行费用低，维护管理方便。③变频器变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。流体传动、电气传动与机械传动一起，驱动着现代工业的运转。现在，机械或电气传动似乎更多地加入了流体技术、智能控制技术部分，机械、电子、传感器技术、软件的合成已成为一种重要的趋势。
1)除尘效率高。除尘效率可根据用户提出的条件和要求设计，最高可达到99.5%以上。一般可保证除尘器的粉尘含量为 50~150mg/m3。
2)处理的烟气量大，压力降小，最大单台电除尘每小时处理含尘气体量为 100万立方米以上，本体压力降小于 300Pa。
3)对烟尘颗粒范围广，能收集 100um 以下的不同粒级的粉尘，特别是能收集0.1~5um 的超细尘粒。
4)对烟气的含尘浓度适应性好，最高允许入口含尘浓度可达 60g/Nm3。
5)捕集粉尘比电阻范围在 104~1013Ωcm。
6)容易自动化控制，运行费用低，维护管理方便。③变频器变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。流体传动、电气传动与机械传动一起，驱动着现代工业的运转。现在，机械或电气传动似乎更多地加入了流体技术、智能控制技术部分，机械、电子、传感器技术、软件的合成已成为一种重要的趋势。
我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。交流电源在人们使用电源中占总使用电源的 95％左右。
无论是用于家庭还是用于工厂，单相交流电源和三相交流电源，其电压和频率均按各国的规定有一定的标准，如我国大陆规定，直接用户单相交流电为 220V，三相交流电线电压为 380V，频率为 50Hz，其它国家的电源电压和频率可能于我国的电压和频率不同，如有单相 100V/60Hz，三相 200V/60Hz 等等，标准的电压和频率的交流供电电源叫工频交流电。
通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先进行整流，把电源的交流电变换为直流电（DC）。一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。变频器是逆变为频率可调、电压可调的逆变器。
变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。
为了产生可变的电压和频率，该设备首先进行整流，把电源的交流电变换为直流电（DC）。一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。变频器是逆变为频率可调、电压可调的逆变器。
变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。
对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。
电机的旋转速度能够自由地改变的原因在于：
n = 60f/p(1-s) n (3.3)
电机的转速 f: 电源频率 p: 电机磁极对数 s：电机的转差率
电机的转速 = 60(秒)*频率（Hz）/电机的磁极对数 - 电机的转差率
电机旋转速度单位：每分钟旋转次数，rpm/min 也可表示为 rpm
电机的旋转速度同频率成比例，同步电机的转差矩为 0,同步电机的转速 =
60(秒)*频率(Hz)／电机的磁极对数。异步的转速比同步电机的转速低。例如：4 极三相步电机 60Hz 时 低于 1,800 [r/min] 4 极三相异步电机 50Hz时低于 1,500 [r/min]
本系统中所用的电机为感应式交流电机，在工业领域所使用的大部分电机均为此类型电机。
电机的转速 = 60(秒)*频率（Hz）/电机的磁极对数 - 电机的转差率
电机旋转速度单位：每分钟旋转次数，rpm/min 也可表示为 rpm
电机的旋转速度同频率成比例，同步电机的转差矩为 0,同步电机的转速 =
60(秒)*频率(Hz)／电机的磁极对数。异步的转速比同步电机的转速低。例如：4 极三相步电机 60Hz 时 低于 1,800 [r/min] 4 极三相异步电机 50Hz时低于 1,500 [r/min]
本系统中所用的电机为感应式交流电机，在工业领域所使用的大部分电机均为此类型电机。
感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极对数和频率。
由电机的工作原理决定电机的磁极对数是固定不变的。由于电机的磁极对数 1个磁极对数等于 2 极，电机的极数不是一个连续的数值（为 2 的倍数，例如极数为 2，4，6），所以不适和改变该值来调整电机的速度。
另外，频率是电机供电电源的电信号，所以该值能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。改变频率和电压是最优的电机控制方法
如果仅改变频率，电机将被烧坏。特别是当频率降低时，该问题就非常突出。为了防止电机烧毁事故的发生，变频器在改变频率的同时必须要同时改变电压。例如：为了使电机的旋转速度减半，变频器的输出频率必须从 60Hz 改变到30Hz，这时变频器的输出电压就必须从 400V 改变到约 200V。
另外，频率是电机供电电源的电信号，所以该值能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。改变频率和电压是最优的电机控制方法
如果仅改变频率，电机将被烧坏。特别是当频率降低时，该问题就非常突出。为了防止电机烧毁事故的发生，变频器在改变频率的同时必须要同时改变电压。例如：为了使电机的旋转速度减半，变频器的输出频率必须从 60Hz 改变到30Hz，这时变频器的输出电压就必须从 400V 改变到约 200V。
