干式气柜在炼油厂中的应用
2015/11/3 13:36:39 点击： 文章来源：www.jshhcc.com
气柜是储存、回收炼油厂低压瓦斯和调节瓦斯管网压力的重要设施，也是炼油厂重要的环保设施，在炼油厂低压瓦斯的平衡中起着重要作用。由于炼油厂低压瓦斯中含有一定比例的 H2S 等气体，采用湿式气柜储存时极易引起设备内壁腐蚀。因此，稀油密封干式气柜正逐渐被炼油企业采用。
稀油密封干式气柜密封介质为适于当地气候凝固点低、水分离性好的矿物油。密封油充满活塞油沟并在柜体内壁形成薄膜，实现了密封和防止腐蚀介质腐蚀气柜内壁的双重目的。
鉴于干式气柜在炼油企业的应用尚不十分广泛，目前仍无成文的检维修规程和行业规范可循。本文仅从干式气柜调试投用、运行管理、发现问题及处理措施等方面进行了相关技术管理分析。
调试与投用

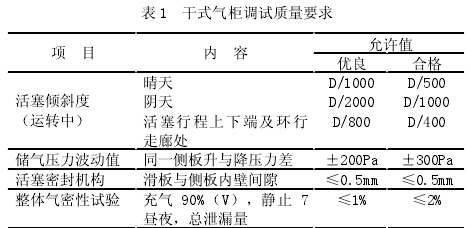

干式气柜的调试是检验气柜安装（或检修）质量和气柜投用的必经工序。调试过程中，应主要加强检查（检测）活塞倾斜度、储气压力波动、活塞密封机构等工况；同时应完成气柜整体气密性试验。将检查（检测）结果与干式气柜调试质量要求相比较，确认气柜调试是否合格。干式气柜调试质量要求见表 1。

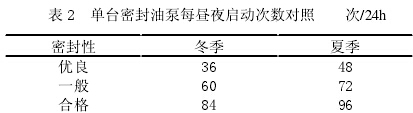

在对气柜本体调试考察的同时，应对每个油水分离器进行考察、调整，以达到进一步考核气柜密封机构的目的。密封机构的严密性可通过密封油泵的启动频率来判断。单台密封油泵每昼夜启动次数对照见表 2。
就必须建立密封油定期采样分析制度，以便跟踪密封油油质的变化情况。当某些关键指标，如闪点等临近极限值时，应立即采取相应措施。干式气柜密封油闪点极限值见表 5。
1 机械性能调试
（1）机械性能调试即不带负荷的活塞升降调试。活塞在“落床”位置时，应将倾斜度测定标尺刻度零位调校完毕。同时应对水封室出入口加水封注，将活塞旁通线阀门开启。机械性能的调试，为气柜带负荷调试作准备。导轮运行工况、活塞防回转装置运行状况及活塞倾斜情况在该工序可进行调校。
炼油厂低压瓦斯的组成复杂，其中含有大量 C3及以上成分，与密封油互为亲性且极易互溶；低压瓦斯成分中的 H2S 与水分亦溶于密封油中；同时低压瓦斯中携带的催化剂粉尘、焦粉等杂质进入气柜，可溶于密封油中。诸多因素对密封油的闪点、运动粘度、腐蚀、机杂、水分等质量指标均有不同程度的影响。因此，炼油厂的干式气柜自投用之日起，（1）机械性能调试即不带负荷的活塞升降调试。活塞在“落床”位置时，应将倾斜度测定标尺刻度零位调校完毕。同时应对水封室出入口加水封注，将活塞旁通线阀门开启。机械性能的调试，为气柜带负荷调试作准备。导轮运行工况、活塞防回转装置运行状况及活塞倾斜情况在该工序可进行调校。
（2）活塞的倾斜主要是由于导轮与立柱接触面
就必须建立密封油定期采样分析制度，以便跟踪密封油油质的变化情况。当某些关键指标，如闪点等临近极限值时，应立即采取相应措施。干式气柜密封油闪点极限值见表 5。
实验室小试及工业中试结果表明，闪蒸工艺对提高干式气柜密封油质量指标确有成效。建议炼油企业在增建干式气柜的同时应考虑设置闪蒸设施，其日处理能力可按干式气柜密封油总用量设计。
干式气柜设备的特殊构造，要求操作人员必须定期进入柜内活塞上部检查。而目前尚无成文的国家或行业性检查维修规程及规范可循。根据设备结构形式，借鉴中国石油化工总公司《常压立式圆筒形 钢 制 焊 接 储 罐 和 湿 式 气 柜 使 用 维 护 规 程 》SHS01012-92 第二章第 2.2.3 之七条规定——对于操作过程中的油罐，“在任何情况下不允许进入内浮顶油罐内的浮盘上”。因此，操作人员进柜检查前必须办理特级进罐入塔作业票；在佩戴好相关防护面具后，方可进入气柜活塞顶部。
建议在操作人员进入气柜活塞顶部之前，进行快速升降的“大呼吸”操作，以置换出柜内活塞顶部瓦斯气。为减少操作人员进柜检查的频次，可在活塞油沟四周对称设置一定数量的油位检测仪表，该仪表还可用于对活塞倾斜程度的检测。
3 供油系统
供油系统的正常运行，是保证气柜密封性的关键。根据视镜油位变化情况（视镜油位上升 1 mm，活塞油沟油位下降约 2 mm），适时调节回油量，确保活塞油沟正常封油。封油泵启动次数的多少，可反映出封油粘度及活塞密封性能的好坏。
4 工艺及辅助设备
干式气柜工艺配套系统中，分液罐内应尽可能少留存凝油，以防凝油进入气柜；水封室应定期排凝，防止进气管线形成水封或气柜抽出时形成负压。使用的电梯、吊笼应定期试用以确保完好；紧急救助装置应定期运转，以备应急使用。
5 问题及处理措施
（1）转（滑）动部件。由于干式气柜在我国最初应用于冶炼系统，主要用于储存高炉煤气等介质（其密度较空气轻），其成套设计图纸中活塞与导轮间的转（滑）动部件均采用黑色金属。而应用于炼油企业储存炼油厂低压瓦斯（其密度较空气重）时，设计中建议将活塞导轮及防回转装置材质更换为非黑色金属，以消除潜在隐患。
（2）紧急处置。干式气柜密封油均匀分布于活塞油沟周围，其“储油”方式类似于拱顶油罐，顶部设有通风帽，直接与大气环境相通。当密封油闪点低于工艺指标极限值时，必须立即将气柜“落床”停用并采取相关安全措施。
本文由干式气柜（http://www.jshhcc.com）整理发布，如需转载请注明出处！
