目前国内外采用的高炉煤气柜可分为干式煤气柜和湿式煤气柜两种，干式煤气柜以密封油来分又可分为干油密封的煤气柜即 Klonne（可隆）型和稀油密封的煤气柜 MAN（曼型）。湿式煤气柜又以上升的方式分成湿式螺旋煤气柜和湿式直立煤气柜。近年来国外用在高炉煤气的储存多采用 Klonne 型。而我国限于技术水平的关系最近几年建设的都是湿式螺旋煤气柜。

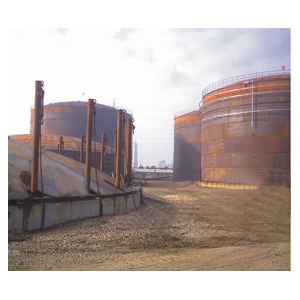

1、湿式煤气柜

湿式煤气柜的结构比较简单，其构造是在水槽内放钟罩，钟罩随着煤气的进出而升降。并利用水封遮断内外气体来储存煤气。柜内容积随着供气量而变化，柜内煤气压力也随着储气量的多少而变化（单节煤气柜除外）。这类煤气储柜的附属设备少、施工安装的技术要求简单，比干式煤气柜投资少。但其工作压力较低，故一般在钢铁企业在建这种类型煤气柜时煤气柜外都有升压设备才能满足工厂煤气管钢煤气压力的需要。国内目前建设的湿式煤气柜均为螺旋湿式柜。螺旋柜与直立柜相比，它没有立柱，可省基建投资 15％左右，但它不能承受较大的风压，并且施工要求比直立柜要求的误差小。基础的倾斜或沉陷的允许值小，因此建设这种煤气柜时必须慎重考虑地方条件与气象条件。

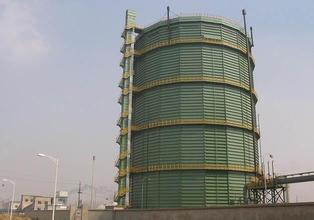

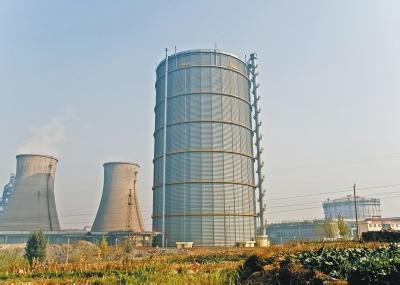

2、干式煤气柜

干式煤气柜因密封方式不同可分为三种形式，现已被世界各国广泛采用。○1、威金斯(WIGGINS)型煤气柜：威金斯型干式柜是美国约翰·威金斯(JOHN WIGGINS)创造的，1940 年在美国建造了第一台（容积 1480m3）。它是不使用干油或稀油密封的干式柜，在侧板与活塞之间采用合成橡胶薄膜密封。日本的威金斯干式柜是日本月岛机械株式会社和美国通用运输公司的技术合作产品，称月岛－威金斯型。

3、曼(M·A·N)型干式柜：

1915 年由德国查格斯契兹博士创造的，侧板为正多边形，侧板与活塞之间采用稀油密封。日本三菱重工于 1968 年由西德引进专利后，经过改进建造了M·A·N-MHI 型干式柜。○3 、可隆(KLONNE)型干式柜：1927 年由德国可隆公司创造，侧板为圆筒形，侧板于活塞之间采用干油密封。日本三菱重工于 1965 年由西德引进专利，对密封装置进行改革，提高了储气压力，称为三菱重工干式柜。新型煤气柜是属于干式煤气柜，但它不同上述三种，它综合了上述的三种煤气柜的优点由曼型干式柜改良而来的，在国内同行业属独创。但由于新型煤气柜不同于湿式柜，它开发时间较晚，设计方面在国内还没有形成统一的标准，只能参照国外的资料，对它的强度和刚度以及其它方面的安全因素并未加以详细规范，现阶段只能依照设计人员的经验来设计。
