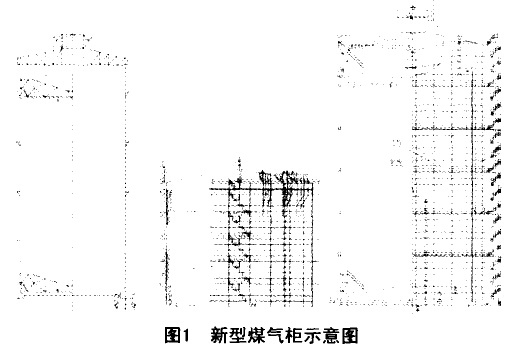

煤气储气柜按 照密封方式分为带有水槽密封的湿式气柜 与不 带水槽 密封 的干式 煤气柜 ；干 式煤气 柜 又可分为 ：曼型 (Man)、威金斯型 (Wiggins)、克隆型 (Klonne)及国内在原有干式煤气 柜的基础上开发研制的新型煤气柜 (POC) (见图1)。

1．2干式煤气柜的概况
      干式煤气柜的主要组成 ：圆筒形或正多边形罐体、活塞 、柜体底板 、活塞 系统 、密封机构 、柜顶系统、柜体工艺设施等部分 。煤气存储于活塞以下 ，通过活塞上升下降实现储存煤气 ，同时调节管网煤气压力。
1．2．1新型柜 (POC)的罐体为圆筒形，活塞周围设有油沟 ，油 沟内设置 由特制密封橡胶圈、夹持机构 、加力机构组成 的密封机构 ，并注入一定深度的密封稀 油 ，使活塞与侧板之间充满密封稀油，以达到密封作用。油液通过油水分离 系统循环供给。该柜型推广应用于储存高炉煤气与焦炉煤气，现有柜体储气压力达到1OkPa，柜容最大的为3O万m。
1．2-2曼型 (Man)干式煤气柜 的罐体为正多边形 ，密封机构 的形 式为 滑板 、弹簧 加帆 布组成 。该 柜型 用于储存 高炉煤气 与焦炉煤气 ，储气压 力最高可 以达 到8kPa，柜容 国内最大 的是25万m。
1．2．3 威金斯型 (Wiggins)干式煤气 柜使用胶 帘为密封体。该柜型适于储存含灰量大的煤气 ，在钢铁冶金行业广泛应 用于储存转炉煤气 。
1．2．4克隆型 (Klonne)干式煤气柜于80年代初引进用于储存高炉煤气，但因故障率较高，未推广使用。

1．3新型煤气柜的特点
       新型煤气柜较曼型气柜、克隆型气柜 有明显优 点 ：罐体是 圆形结构 ，故此可 以承受更高的压 力 ，可以达到1OkPa以上；活塞运行的上升下降速度达~Jl2m／min，煤气吞吐量大于曼柜 ；新型柜活塞为穹拱形 ，重,b'fE，在 活塞运行时具有良好的稳定性；新型柜的密封机构的结构合理，压力波动较曼柜为小，密封机构寿命达15年。本文 以由中冶赛迪工程技术公司总承 包、我司负责主体安装调试的鞍钢3O万 m柜 为例 ，介绍 新型柜 的安装要点。其技术参数如下 ：公称容积 ：30X104m3压力 ：1OkPa±150Pa吞吐能 力：O～35万mVh活塞运行速度 ：2．Om／min柜体 内径 ： 64600mm柜体全高 ：121400mm

2新型煤气柜安装程序及难点
       新型柜主体为全钢结构，柜体由多根热{LH型钢的立柱、薄壁圆筒型柜体侧板、平面底板、穹拱结构的活塞系统与柜顶系统、活塞密封装置以及其他 工艺系统等组成。
2．1安装的主要工艺流程

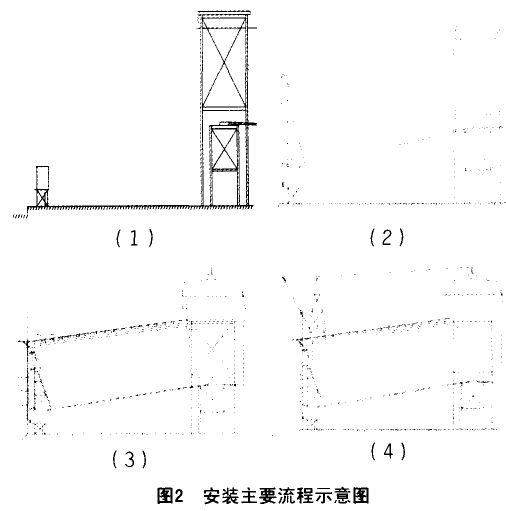

       基础检 查验 收测量一 基准柱 安装一 底板 系统安装一活塞 梁系统安装一 乌形钩 安装一 柜项梁及柜顶板安装一第1～9行侧板的安装一活塞浮升 用密封装置安 装一浮升工装安装一活塞浮升法安装立柱、侧板、回廊、电梯井道一 柜项落顶 、活 塞落底一 活塞环梁的混凝土浇 灌、拆除浮升 用工 装一 空负荷调试一 重负荷调试一联动调试一7昼夜严密性试验。 (见图2)。

2．2施工中存在几个难点
2．2．1柜体立柱、侧板 的制作、安装要求的垂直度 、圆柱度极为严格 ；活塞、柜顶主体为穹拱结构，消除焊接应力难度大 ；
2．2．2 侧板 T型钢位置焊缝 集 中，焊接变形超标 易引起密封机构漏油 ，甚至运行 期间侧板焊缝开裂 ；
2．2．3在 穹拱结构的柜顶设 置的柜项 吊必须可靠 ；侧板的基本带宽为1．8m，高 空风载大 ，吊装困难。

3浮升安装工艺要点
3．1活塞 系统和柜顶系统安装活塞 系统 与柜顶系统组成 了浮升 安装侧板 立柱的主要悬浮体 ，在安装过程 中应注意以下两点 ：活 塞与柜顶 系统 的几何尺寸偏 差应控制在 ±3mm以
内 ，并保证在浮升过 程中活塞与柜顶的相对稳定 ：因柜顶在浮升安装时需设置柜顶吊车，在施工中注意蒙皮效应产生的后果。

3．2侧板立柱的安装和焊接
      侧板与立柱 的安装和焊接是利 用活塞 浮升法进行安装的。在安装过程 中，遵守 以下要求 ：侧板安装要特别注意控制侧板的错位量应≤0．3mm。侧板 的塞焊及环缝采 用CO，气体保护焊 。侧板的对接焊缝在焊接时与立柱工作面熔透。立柱 安装必须控 制立柱垂直度为3110000。
3．3活塞密封装置安装工艺

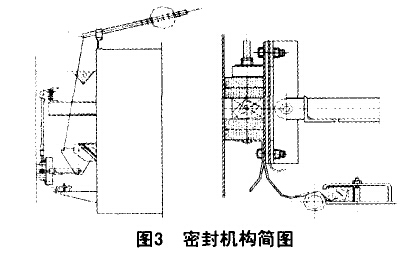

      密封装置是新型柜的核心部分 ，其安装在活塞油加力机构等组成 (见图3)。新型柜的密封机构不 同沟 内，由四道环状橡胶板及橡胶夹持机构、兜底帆布、于曼型柜，在安装时必须保证密封橡胶水平度 ，同时必须确保密封橡胶可 以伸缩 自如 ，与侧板贴合 良好。

4柜体调试工艺及精度控制
       新 型 柜柜 体 调试 工 艺是 整个 新型 柜 最后 的 关键 环节。其主要内容有 ：更换密封橡胶及主帆布、油泵站的安装调试 、柜体 电气 仪控安装 、活动配 重安装、重负荷调试 、联动调试及7昼夜气密性试验等内容。在调试过程中应特别注意以下方面：
      活塞外环箱形梁混凝土浇灌注意确定容重和配合比，浇后进行标高复查，高度差≤5mm。油泵的启动次数是衡量新型柜制安优劣的重要依据。以每个油泵站油泵每昼夜启动次数小于20次为合格。气柜的压 力波动调整应控制在 ±150Pa以内。活塞倾斜应控 制在以下标准 ：晴天 ≤DI500 阴天 ≤DI1000。
5结束语
        我公司施工了鞍钢30万m。新型柜，是目前国内正式投运的储 气 压 力最 高、储 气容积 最 大的干式 煤气 柜 ，于2005年12月26日投入运行生产，活塞倾斜度30ram，运行压 力
lOkPa±lOOPa。该柜的良好运行，结束了鞍钢煤气管网压力波动大的历史，鞍钢—发电厂的生产运行日趋平稳。----------------本文由气柜公司整理发布，如需转载请注明！
