卷帘密封型干式气柜在石化企业中的应用
2015/11/5 14:03:49 点击： 文章来源：www.jshhcc.com
1概述
洛阳石化总厂原有一台10000m3螺旋式湿式气柜，从19$8年投甩至今。其钟罩、塔节已严重变形偏移，脱轨、卡轨现象严重。柜壁多处腐蚀穿孔，多次检修效果都不理想，只能降容使用。为了满足生产和发展的需要，需增上一台10000m3气柜。
干式气柜占地面积小。基础费用低，组装精度高，升降速度快，吞吐量大。由于干式气柜性能优越、结构合理，使用寿命长，操作维护简便。近些年干式气柜逐渐被石化企业所
采用。洛阳石化总厂确定选用20000m3卷帘密封型干式气柜。
2卷帘密封型干式气柜
干式气柜是一种依靠活塞上下移动改变柜体积并储存气体的设施。干式气柜呈多边棱柱体或圆柱体，由柜体、底部、顶盖、活塞四大部分组成。卷帘密封型干式气柜密封形式主要不同是柜体侧板与T档板、T挡板与活塞之间用橡胶密封膜连接，在活塞上、下移动时橡胶密封膜随之卷起或放开。密封膜应具有耐久性、气密性、弹性和一定强度，且能适应较广泛的温度范围(-20-80度)。其结构、基础都比较简单，操作维修费用也较小。一般用作大、中型煤气柜。在本溪钢铁厂、首钢等制造投用，情况良好。目前在国内石化行业中胜利炼油厂原拟采用该形式气柜，由于资金问题缓建。至此，该形式气柜在国内没有使用经验。
2.1 工作原理

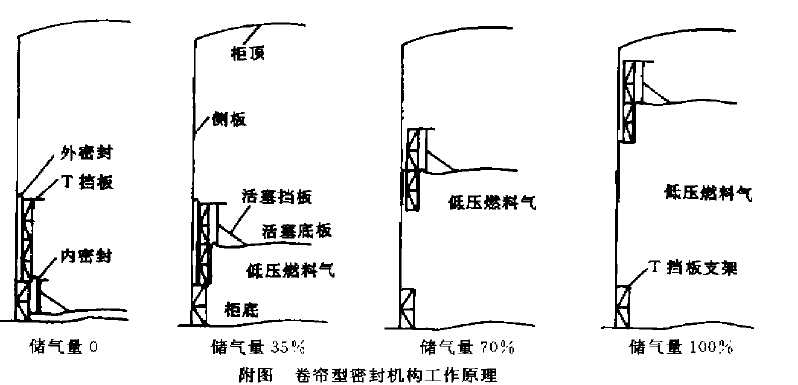

气柜内未储存气体时、活塞座落在底板上，T型挡板座落在专门的支架上。气柜逐步进气时，活塞开始上升，内侧橡胶密封膜开始向上折皱、这时T形挡板及外侧橡胶密封膜没有任何动作。柜内低压燃料气压力为2. 5kPa。气体不断进入气柜，活塞上升至析架顶部碰到T形档板上部顶板时，内侧橡胶密封膜被向上拉直，活塞已不能单独上升。随着气体继续进入，活塞与T形挡板将同时上升，柜内气体压力也由2. 5kPa增至3kPa。这时外侧橡胶密封膜开始向上折皱，当活塞及T形挡板上升到最高位置时.外侧密封膜也被向上拉直，气柜就达到了最大储气量〔见附图)。
2.2干式气柜性能及结构参数
气柜型式:卷帘密封型;储存气体:低压燃料气;储气压力:一段2. SkPa，二段3kPa;储气温度:0^}80}C'。活塞行程:22500mm;密封段数:2段;柜体直径:34337mm;檐口高度:28500mm;柜体总高:338OOmrn ;底面积:92$m0;立柱数:l$根;侧板段数.19段;钢结构总重:560t。
干式气柜是一种依靠活塞上下移动改变柜体积并储存气体的设施。干式气柜呈多边棱柱体或圆柱体，由柜体、底部、顶盖、活塞四大部分组成。卷帘密封型干式气柜密封形式主要不同是柜体侧板与T档板、T挡板与活塞之间用橡胶密封膜连接，在活塞上、下移动时橡胶密封膜随之卷起或放开。密封膜应具有耐久性、气密性、弹性和一定强度，且能适应较广泛的温度范围(-20-80度)。其结构、基础都比较简单，操作维修费用也较小。一般用作大、中型煤气柜。在本溪钢铁厂、首钢等制造投用，情况良好。目前在国内石化行业中胜利炼油厂原拟采用该形式气柜，由于资金问题缓建。至此，该形式气柜在国内没有使用经验。
2.1 工作原理
气柜内未储存气体时、活塞座落在底板上，T型挡板座落在专门的支架上。气柜逐步进气时，活塞开始上升，内侧橡胶密封膜开始向上折皱、这时T形挡板及外侧橡胶密封膜没有任何动作。柜内低压燃料气压力为2. 5kPa。气体不断进入气柜，活塞上升至析架顶部碰到T形档板上部顶板时，内侧橡胶密封膜被向上拉直，活塞已不能单独上升。随着气体继续进入，活塞与T形挡板将同时上升，柜内气体压力也由2. 5kPa增至3kPa。这时外侧橡胶密封膜开始向上折皱，当活塞及T形挡板上升到最高位置时.外侧密封膜也被向上拉直，气柜就达到了最大储气量〔见附图)。
气柜型式:卷帘密封型;储存气体:低压燃料气;储气压力:一段2. SkPa，二段3kPa;储气温度:0^}80}C'。活塞行程:22500mm;密封段数:2段;柜体直径:34337mm;檐口高度:28500mm;柜体总高:338OOmrn ;底面积:92$m0;立柱数:l$根;侧板段数.19段;钢结构总重:560t。
2. 3卷帘密封型干式气柜附属设施
卷帘型气柜附属设备包括活塞,T形挡板密封机构、活塞调平装置、柜容指示器、放散管以及其它辅助设施等。
卷帘型气柜附属设备包括活塞,T形挡板密封机构、活塞调平装置、柜容指示器、放散管以及其它辅助设施等。
3优点
卷帘密封型干式气柜与稀油密封型气柜相比具有以下特点:①附属设备少，结构、基础都比较简单，加工制造比稀油密封型干式气柜简单。②吞吐量大，由于密封材料采用柔
性密封膜，活塞升降不受密封配合的时间限制而快速升降，活塞速度可达5rn/min以上。③解决了炼厂低压燃料气组分凝人密封油。使之粘度、闪点降低问题，适于在炼油行业中推广。④节约能源和维护费用，由于它不使用稀油做密封，故不用设置密封油循环系统。在侧板上开有用于出入气柜的人孔门，不设置电梯和吊笼装置，降低了动力消耗。减少操作
和维护费用。
4设计改进措施及注意问题
干式气柜最初应用于钢铁和煤气行业来储存煤气、它的结构及附属设施都是根据煤气的特性来设计的。而稀油密封型干式气柜1989年以后才应用于炼油企业，卷帘密封型干式气柜尚未在炼油企业使用。

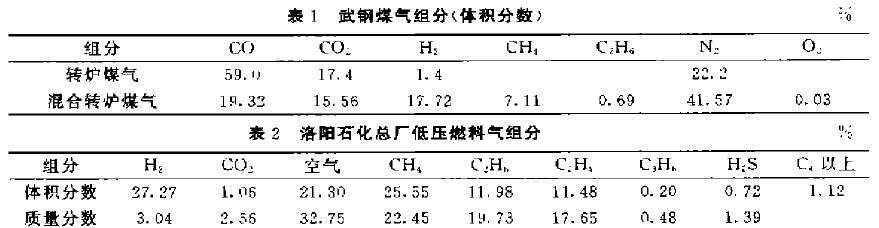

摸气和低压徽料气的组分见表1、表2。
考虑到石化企业低压徽料气与煤气组分不同，根据低压燃料气特性及以往石化企业使用稀油密封型干式气柜的经验，做出以下方面的改进。性密封膜，活塞升降不受密封配合的时间限制而快速升降，活塞速度可达5rn/min以上。③解决了炼厂低压燃料气组分凝人密封油。使之粘度、闪点降低问题，适于在炼油行业中推广。④节约能源和维护费用，由于它不使用稀油做密封，故不用设置密封油循环系统。在侧板上开有用于出入气柜的人孔门，不设置电梯和吊笼装置，降低了动力消耗。减少操作
和维护费用。
4设计改进措施及注意问题
干式气柜最初应用于钢铁和煤气行业来储存煤气、它的结构及附属设施都是根据煤气的特性来设计的。而稀油密封型干式气柜1989年以后才应用于炼油企业，卷帘密封型干式气柜尚未在炼油企业使用。
摸气和低压徽料气的组分见表1、表2。
4. 1设备布置
我们按《建筑设计防火规范}GB} 16-87修订本)来规定新建20bnOm0干式气柜与原有湿式气柜防火间距不应小于相邻较大罐直径的zla<即213 } 34. 337一22. 8}m) ,
4.2改进设施
气柜水封设施是在气柜进出管与气柜相通的地方设置"U”形管。用于柜外管网动火或气柜进行气密试验时，解决气柜进出口阀门关闭不严的问题。本次设计气柜进出口采用双缸式气动带手动楔式闸阀，可以实现遥控、联锁和手动控制。控制灵活可靠、取消气柜进出口水封设施。低压燃料气携带少量凝缩油，在气柜底部径向开2个D}r }。的凝缩油排放口，凝缩油管线埋地敷设，引人原有凝缩油管网。
我们按《建筑设计防火规范}GB} 16-87修订本)来规定新建20bnOm0干式气柜与原有湿式气柜防火间距不应小于相邻较大罐直径的zla<即213 } 34. 337一22. 8}m) ,
4.2改进设施
气柜水封设施是在气柜进出管与气柜相通的地方设置"U”形管。用于柜外管网动火或气柜进行气密试验时，解决气柜进出口阀门关闭不严的问题。本次设计气柜进出口采用双缸式气动带手动楔式闸阀，可以实现遥控、联锁和手动控制。控制灵活可靠、取消气柜进出口水封设施。低压燃料气携带少量凝缩油，在气柜底部径向开2个D}r }。的凝缩油排放口，凝缩油管线埋地敷设，引人原有凝缩油管网。
4- 3自动控制及检测方面
设置两套柜容指示器，一套为机械式。用于现场指示;另一套选用妙声力 Mill tronics )超声物位测量系统，可以对气柜高度进行检测及显示报警控制。当柜容80%声光报警90%声光报警并切断人口阀。气柜上部的放散管相当于储罐上的安全阀。活塞超出极限位置时，放散管排放燃料气保护设备。火炬回收系统压缩机为喷水螺杆式压缩机。人口有停机联锁的防负压设施，气柜不设低位报警联锁控制，
设置两套柜容指示器，一套为机械式。用于现场指示;另一套选用妙声力 Mill tronics )超声物位测量系统，可以对气柜高度进行检测及显示报警控制。当柜容80%声光报警90%声光报警并切断人口阀。气柜上部的放散管相当于储罐上的安全阀。活塞超出极限位置时，放散管排放燃料气保护设备。火炬回收系统压缩机为喷水螺杆式压缩机。人口有停机联锁的防负压设施，气柜不设低位报警联锁控制，
煤气组分较轻，而低压燃料气除含有H, ,CCI,甲烷、乙烷等轻组分外。还含有C，以上成分。为保证及时准确检测气柜泄漏、在气柜活塞上部、第一层平台和地面上沿周向布
置5个可燃气体报警器。
4. 4消防
我们参照油罐的供水系统来确定消防水量。由于干式气柜较高，是否采用固定水喷淋设施没有涉及。根据我厂消防水压偏低的情况，我们也没有设置固定消防冷却水设施。
置5个可燃气体报警器。
4. 4消防
我们参照油罐的供水系统来确定消防水量。由于干式气柜较高，是否采用固定水喷淋设施没有涉及。根据我厂消防水压偏低的情况，我们也没有设置固定消防冷却水设施。
