八万m3干式气柜双线断电应急措施
2015/10/15 10:09:16 点击： 文章来源：www.jshhcc.com
1、引 言
阜新八万干式气柜属于管 网对置气柜，它转输煤气的能 力为 2．7KPa八万 ，对管 网的 正常供 气起 到 非常重 要的 作 用。1996年 8月，八万 m 干式气柜发生一起双线路供电停电事故，在双线路断电时，对管网失去调解作用。对气柜本身来说，如果时间过长，油泵不能及时把稀油打入活塞密封油槽中，活塞下部煤气就会从活塞密封油槽扩散到上部空间。导致①活塞有可能倾斜卡在罐 内．不能工作 ②煤气压强减小，活塞就会由于 自重下落损坏气柜．③煤气会扩散到上部空间与空气达到爆炸混合 比，易发生爆炸 。
阜新八万干式气柜属于管 网对置气柜，它转输煤气的能 力为 2．7KPa八万 ，对管 网的 正常供 气起 到 非常重 要的 作 用。1996年 8月，八万 m 干式气柜发生一起双线路供电停电事故，在双线路断电时，对管网失去调解作用。对气柜本身来说，如果时间过长，油泵不能及时把稀油打入活塞密封油槽中，活塞下部煤气就会从活塞密封油槽扩散到上部空间。导致①活塞有可能倾斜卡在罐 内．不能工作 ②煤气压强减小，活塞就会由于 自重下落损坏气柜．③煤气会扩散到上部空间与空气达到爆炸混合 比，易发生爆炸 。
二、气柜的正常工作

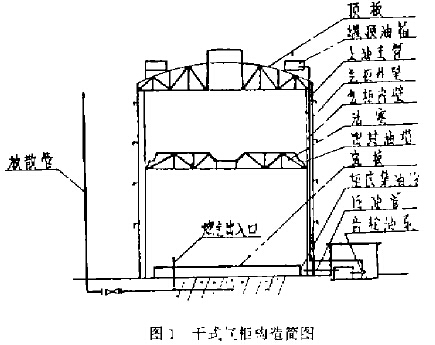

气柜内(图 1)由活塞隔成二部分，上部是空气，下部是 2．7KPa的煤气通过活塞的升降进行储气和维持管网压力。活塞与罐内壁是靠稀油密封的，密封油循环过程为：活塞密封油槽一柜壁内侧一柜底集油沟一油水分离器一齿轮油泵一供油主管一柜顶备用油箱一布油槽一柜壁内侧一活塞密封油槽 。油循环的主要动力设备是齿轮油泵，所以保证齿轮油泵的供电是气柜正常工作的关键。
三、断电时的处理
1． 在断电时．及时联系供 电．争取在最短时间内恢复供电。
2． 记录下断电前一时刻活塞四处的油位 。
3． 关闭压送机房中管 网到气柜的入 口阀门，这样能防止管网对气柜 的继续充气，尽量减少气柜的煤气容量。
2． 记录下断电前一时刻活塞四处的油位 。
3． 关闭压送机房中管 网到气柜的入 口阀门，这样能防止管网对气柜 的继续充气，尽量减少气柜的煤气容量。

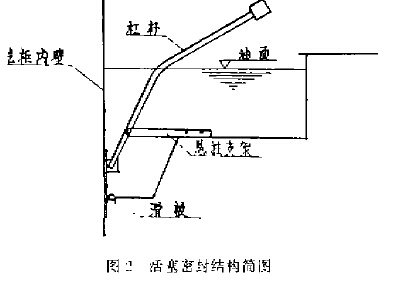

4. 在罐顶鉴护四组油箱，让每个油箱继续保持溢罚u，待溢流完，先不要急于打开油箱的泄油阔。主要是分析活塞油槽的油位(如图 2所示)。
气柜煤气 压强为 2．7KPa，正常工作活塞油位是500± 50ram． 稀 油 密 度 P =0．882g／mrn3，油封 底 压 强 ：P=500×08821n× =4．393 (KPa)．所 以 ，4．393KPa压强足能保持油封状态。如果急于打开油箱泄油桶，刚油位会上升，增加油封底的压强加大漏油的流速 ，相对减少油槽 上的油量，会减少油封时间。
5． 观察四组油泵房的回油量．这样可估计活塞油槽中的油位。在活塞油位接近警戒油位时．可及时打开罐顶油箱泄油阀．把油泄向活塞油槽。在油泵房回油槽中．如果回油将注满油槽，可关闭油槽前阀门，这样可减少密封油的浪费。
6． 由于罐结构原 因，八万 千式 气柜第 42带板和第 23带板的内壁与活塞间隙大，注意观察气柜外的罐容指针，在活塞往下接 近这两 带板时，将 紧急 放 散管 Dg800阀门打开．使活塞落到下一带板，再关闭阀门，使活塞密封油减小流量，增油封时间。
7、 如果上述过程仍不能及时送 电，可将DgS00煤气放散管阀门打开放散．这样能使罐 内煤气压强略减小．可使煤气减小流向上部空气中的可能性。更主要的是活塞的油位在煤气放空前达不到临界油位 ．对保 护气柜本身有很大意义。
8、 在上述过程中及时送 电，可恢复正常生产。
四、结束语
干式气柜停电时，采取措施主要是延长活塞油封时间，争取尽早恢复供电。在此次停 电事故中所采取的上述措旆，实践证明是行之有效的，也有利于同行业的借鉴。
8、 在上述过程中及时送 电，可恢复正常生产。
四、结束语
干式气柜停电时，采取措施主要是延长活塞油封时间，争取尽早恢复供电。在此次停 电事故中所采取的上述措旆，实践证明是行之有效的，也有利于同行业的借鉴。
