废水处理系统处理高浓度有机废水
2015/9/11 13:33:00 点击： 文章来源：www.jshhcc.com
UBFT废水处理系统是一种复合式装置, 它是升流式厌氧污泥床(UASB)与厌氧生物滤池(AF)复合式厌氧处理装置(UBF)与储气柜的结合体。它包括复合式厌氧处理装置 (UBF)的全部构造和功能 ,如原水的供给系统、反应区、厌氧生物滤床区及气 、液 、固三相分离区等, 还另加恒压活动储气柜(GT)。
1 工艺流程
经前处理后的废水用泵送至反应器底部 ,由均匀布水器均匀分布在底部中区, 边缘处通过搅拌泵搅拌, 将底部的液体螺旋上升流过生物反应区 ,在生物反应区内厌氧菌的作用下 ,其中的有机物被转化为甲烷及二氧化碳气体等 ,液流再经过富含厌氧菌膜的滤床反应区 ,在厌氧菌膜的作用下,有机物再次被转化为甲烷及二氧化碳等气体, 形成包含气泡和悬浮污泥的气、液 、固三相流体 ,经过三相分离器,上升的气体到顶部的储气柜 ,随着气体的产生和消耗 ,气柜就会随之升高或缓缓下降, 气柜里的气压始终保持恒定。
2 UBFT废水处理系统特点
(1)系统运行稳定 ,产气率高 。 UBFT废水处理系统与众不同的是, 系统反应区底部边缘处设有搅拌泵, 通过搅拌机系统底部的均匀布水器 ,使主反应区及滤床反应区内的液料与厌氧菌充分接触, 同时 ,采用适量活性颗粒污泥载体 ,常温下成功地培养活性颗粒污泥 ,使料液内的有机物能充分地转化为甲烷和二氧化碳,从而保证系统运行稳定,并有较高的产气率 , 经实践证明 , 系统最高容积产气率为 1.0m3·m-3料液容积。
(2)占地面积少 , 节约土地资源。该系统由于将厌氧消化系统与活动气柜相结合 ,形成一个整体式厌氧消化—活动储气系统, 把原两项平面占地建筑合成一处,向空间发展 ,降低了土地的占用率;
(3)建设工期短。 UBFT废水处理系统其材质为钢板,钢板焊接工期比混凝土现浇工期短 ,建一个600 m3UBFT废水处理罐及附属工程的施工工期约需一个月 ,而一个相同的混凝土现浇工程则需约一个月半到两个月的时间 。工期缩短了 1/3以上。
(4)投资省 。 1.节约工程投资成本。该系统利用厌氧罐作为活动储气柜的水封部分 ,同时利用活动储气柜作为厌氧罐的顶盖, 可节约此两者 2/5的成本 ;2.由于占地面积,可节省 1/5 ～ 1/3,节约了土地的购置投资成本 。
3 工程实例

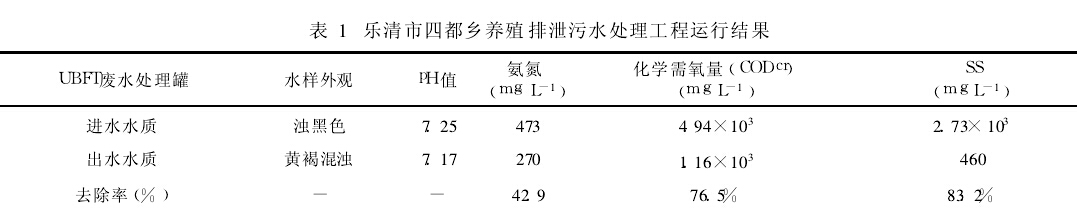

乐清市四都乡樟岙村生态畜牧小区年存栏猪2700头 , 日处理粪便污水量为 55吨 , 2005年 9月底开始建造养殖排泄污水处理工程 , 总池容 580 m3,其中 UBFT废水处理罐 450 m3包括厌氧容积 300m3与储气容积 150 m3),废水集中池 50 m3,酸化池50 m3以及厌氧出水沉淀池 30 m3。 10月底完工并进行工程初步验收 , 11月 2日开始投料进行调试 , 5日开始产气。经过约 9个月的运行后, 对其进出水水质进行检测结果如表 1。
该工程经过一年的运行后, 最高日产沼气 250m3,最低日产沼气 40 m3,平均日产沼气 180 m3, 产气日 365天 。已供应该村 100户居民及该生态区内 7户养猪户的烧猪食燃料。该废水处理系统总投资 45万元, 包括场内的输气系统。工程池体占地面积约50 m2, 总占地面积约 200 m2。日常运行成本较低, 只需 55吨废水的提升电费及污水泵的维修费与 UBFT废水处理系统二年一次的内表面维护费, 以及 1/2个管理人员的工资, 总计 2.0万元·年-1。已实现新增产值约 50万元,新增利税 20万元 ,用户反映良好, 取得了明显的经济 、社会和生态效益。
该项技术在乐清市的畜牧养殖排泄污水处理工程中已试验运用并得到发展。乐清市已建设并投入运行 7处, 取得了比较显著的生态效益 、社会效益和经济效益。从乐清市已建的畜牧养殖排泄污水处理工程来看, 年存栏猪 1500头以上的养殖场适合使用地面式 UBFT废水处理系统 ;年存栏猪 1000头以下的养殖场适合使用常温地埋式厌氧废水处理系统 。
