气柜气吹法施工
2015/12/4 9:27:22 点击： 文章来源：www.jshhcc.com
一、概述
随着化工、冶金工业，特别是城市煤气事业的发展，气柜的建造将越来越多。
但是，我国目前的气柜施工方法，还是几十年来沿用的正、倒装法(从资料看，国外亦无较先进的方法)。从施工预算看，造价高达22 00-24 00元/吨，其中施工费用占一半以上，约为1300-1600元/吨。可见，先进的施工方法，对节约气柜基建投资有重要的意义。
另一万面，鉴于气柜结构特点(如工作面映窄)，正、倒装法施工对工程的进度及质量均有影响。气柜的气吹法施工克服了正、倒装法的不足，值得推广。
1.钟罩施工及密封
完成底板组对并试漏后，施工钟罩。钟罩属单体槽、罐类，只是构造上增加导轨，下水封和内立柱。

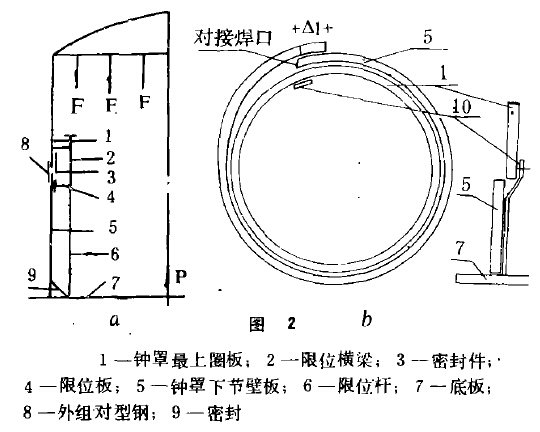

组对钟罩的下节壁板时(图2a)，首先用临时固定螺栓将密封件3及9分别装好，而且对下节壁板5的一条立缝边施加密封(见图2b>o由于密封作用，向罩内充气时进气量远大于泄
漏量，当充入钟罩的气体与罩外大气的压差达到某一值时，钟罩就会沿着外围壁板滑动上升。
随着化工、冶金工业，特别是城市煤气事业的发展，气柜的建造将越来越多。
但是，我国目前的气柜施工方法，还是几十年来沿用的正、倒装法(从资料看，国外亦无较先进的方法)。从施工预算看，造价高达22 00-24 00元/吨，其中施工费用占一半以上，约为1300-1600元/吨。可见，先进的施工方法，对节约气柜基建投资有重要的意义。
另一万面，鉴于气柜结构特点(如工作面映窄)，正、倒装法施工对工程的进度及质量均有影响。气柜的气吹法施工克服了正、倒装法的不足，值得推广。
二、气吹法施工及原理

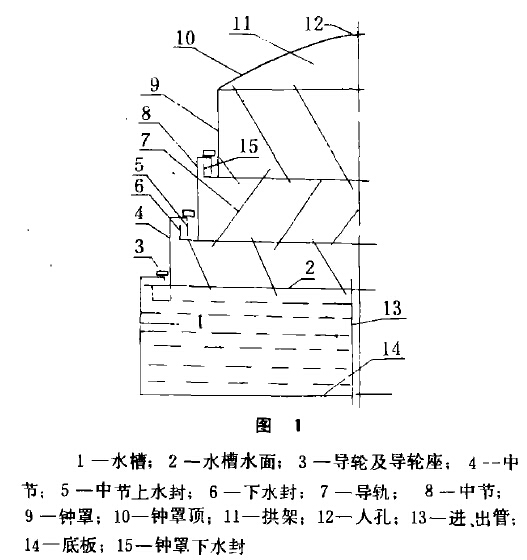

根据气柜工作原理并结合其结构特点(参见图i)，通过充气使塔体逐渐上升(如同气柜储气状态)，达到施工目的。
完成底板组对并试漏后，施工钟罩。钟罩属单体槽、罐类，只是构造上增加导轨，下水封和内立柱。
组对钟罩的下节壁板时(图2a)，首先用临时固定螺栓将密封件3及9分别装好，而且对下节壁板5的一条立缝边施加密封(见图2b>o由于密封作用，向罩内充气时进气量远大于泄
漏量，当充入钟罩的气体与罩外大气的压差达到某一值时，钟罩就会沿着外围壁板滑动上升。
为了与上节壁板的环形口对接，下节壁板需留一道立缝。在施工过程中，当1、及5的位置调整好后，先以小电流焊接外壁环缝，然后将2 , 3 , 4拆除，再对其内壁环缝施焊。
从图2b可看出，5的下料长度是大于1的。
1的展开长L} = 2nD
5的展开长Ls =2n(D+ H)
5的预留长度OI=Ls-L}=2}H式中:
D—钟罩内径(m}m >;
H—壁板厚度(mm)。
在环形口对接后，气割切除△1并完成下节壁的立缝焊接。
钟罩内立柱垂直于底板，焊接在钟罩内壁上。
钟罩外导轨可分段固定在外壁上，也可待钟罩整体完工以后整根安装固定。
至此，除下水封(图1之15)外，钟罩的施工均已完成。
Z.中节施工及密封

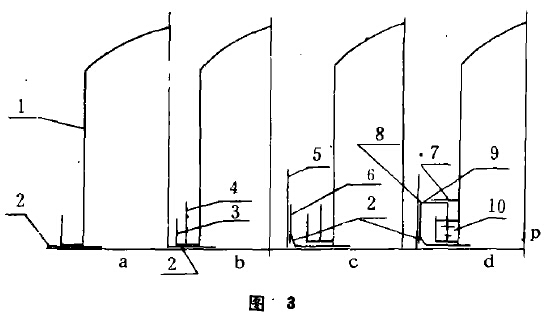

气柜中节部分的施工是气吹施工的关键，气吹前的准备工作参见图3。
图中件7沿外壁均布，选择在钟罩的轨道及内立柱处。向钟罩内充气，达到一定的压力差值时，第一圈板E会沿着第二圈板5内壁向上滑升，达到预定的组对及焊接的位置。
有的气柜所设计的内立柱长度较大，比如钟罩、中节内立柱长度分别大于钟罩、中节塔体高。超出部分待塔体离开底板适宜空间时再处理。
H—壁板厚度(mm)。
在环形口对接后，气割切除△1并完成下节壁的立缝焊接。
钟罩内立柱垂直于底板，焊接在钟罩内壁上。
钟罩外导轨可分段固定在外壁上，也可待钟罩整体完工以后整根安装固定。
至此，除下水封(图1之15)外，钟罩的施工均已完成。
Z.中节施工及密封
气柜中节部分的施工是气吹施工的关键，气吹前的准备工作参见图3。
有的气柜所设计的内立柱长度较大，比如钟罩、中节内立柱长度分别大于钟罩、中节塔体高。超出部分待塔体离开底板适宜空间时再处理。
中节按上述过程组焊并落于底板该位置上，就可进行轨道等的处理了。在施工中必须强烈地意识到:中节施工从开始就是充气状态，该状态应保持到所有中节施工完毕。如果做不到，应对图3中件7强度提出更高的要求，使其足以承受未充气状态下的上部荷重。
图4是多中节施工示意图。
3.水槽施工及密封
在充气状态下，拆除最下中节与其上一层中节间临时固定物，在外力(如4一6食吊车)辅助下使上一层中节螺旋式落于底板上，同时从进、出管排出部分气体(排出量由计算决定，
四、配套的施工装置
图4是多中节施工示意图。
3.水槽施工及密封
在充气状态下，拆除最下中节与其上一层中节间临时固定物，在外力(如4一6食吊车)辅助下使上一层中节螺旋式落于底板上，同时从进、出管排出部分气体(排出量由计算决定，
控制柜内压力为一定值)，中节下降线速度不宜过大，照此将所有中节及钟罩依次落于底板上
在底板上焊接一圈水槽壁板，其高度宜取3m左右。向水槽内注水，(将钟罩人孔打开)，水深控制在2. 5 m左右。关闭人孔，向塔体充气使钟罩上升。在钟罩上安装横梁，可以吊装水槽板(为保证水槽圆度，至少有四道水槽板立缝要在环缝对接后焊接)，组焊完成后再向槽内注水。水面仍控制在水槽上口以下0. 5 m左右，除考虑作业因素外，还应注意钟罩下降排水量。
如此反复数次完成水槽壁的组对焊接
钟罩变形的关键是人孔的开闭调节。横梁的断面强度及在钟罩上的固定点要选择适当。如此反复数次完成水槽壁的组对焊接
四、配套的施工装置
1.风道
风道是送风的主要设施。属于气柜本体的风道是进、出管(兼有人及物进、出作用):气柜体外可设金属或非金属的风道。

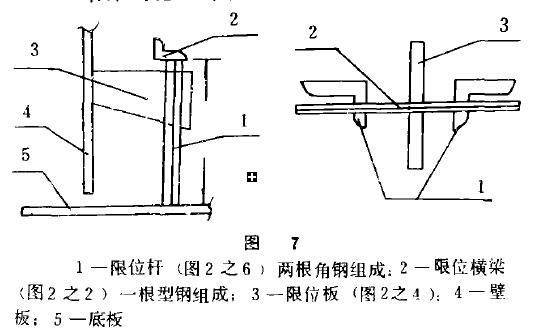

2.限位装置(图7)
限位板临时固定在壁板上，限位杆临时固定在底板上。气吹时，限制壁板升高高度，防止冒吹事故。
3.压力监测装置
确知塔内压力才能指挥气吹施工。测压点宜设两个(图8);一个在钟罩顶，另一个在气柜进、出口。
监测是这样进行的:先计算出欲吹高度上的P"Po(根据板材厚度等数据计算出各高程的压力P , Po以及风量Q,Qo并列表)。当P超出Po较多时塔体仍无上升迹象，说明有卡死现象，应停止送气并消除;当送风量不低于Q时，塔内达不到相应的P值，应检查密封情况，消除泄漏。
4.临时稳定件
气吹时塔体的升高相当于气柜储气运动，只要塔间固定物的强度足够，这一状态是不会被破坏的。但是，考虑塔体不同底板固定(特别是最后一节中节施工)，还是采取塔体稳定措施更为安全。威胁塔体安全的因素有:塔体高、塔体粗细比、自然力(风荷等)。通过计算分析，若确认需要稳定加固时，可采取图9所示措施。
五、对气柜设计的几点更改
t.材料几何形状
有的气柜设计用菱形板料组焊，这是为了少空中作业。气吹法施工无空中作业，改用矩形板料，更突出气吹法的优越性。更改后结构断面不减弱，焊接应力分布合理。
2.轨道垫板
上述设计的轨道垫板由内、外四道焊口焊在壁板上，轨道固定在垫板上。改矩形板料后，轨道垫板焊在壁板外侧，.导轮与导轨的配合间隙，通过导轮座调整。内立柱的固定方式不变。改后可减少焊缝，加强壁板的整体性。---------------本文由气柜设备安装公司整理发布！
气吹时塔体的升高相当于气柜储气运动，只要塔间固定物的强度足够，这一状态是不会被破坏的。但是，考虑塔体不同底板固定(特别是最后一节中节施工)，还是采取塔体稳定措施更为安全。威胁塔体安全的因素有:塔体高、塔体粗细比、自然力(风荷等)。通过计算分析，若确认需要稳定加固时，可采取图9所示措施。
五、对气柜设计的几点更改
t.材料几何形状
有的气柜设计用菱形板料组焊，这是为了少空中作业。气吹法施工无空中作业，改用矩形板料，更突出气吹法的优越性。更改后结构断面不减弱，焊接应力分布合理。
2.轨道垫板
上述设计的轨道垫板由内、外四道焊口焊在壁板上，轨道固定在垫板上。改矩形板料后，轨道垫板焊在壁板外侧，.导轮与导轨的配合间隙，通过导轮座调整。内立柱的固定方式不变。改后可减少焊缝，加强壁板的整体性。---------------本文由气柜设备安装公司整理发布！
