威金斯型干式气柜的气密性试验
2015/11/23 8:59:38 点击： 文章来源：www.jshhcc.com
1 概述
由于威金斯型干式气柜对气密性的严格要求．所以在气柜安装调试过程中气密性试验检验尤为重要。本文介绍了在威金斯干式气柜的安装 、调试过程中开展的直接气密性试验和间接气密性试验。
由于威金斯型干式气柜对气密性的严格要求．所以在气柜安装调试过程中气密性试验检验尤为重要。本文介绍了在威金斯干式气柜的安装 、调试过程中开展的直接气密性试验和间接气密性试验。
2 气密性试验
2．1 直接气密性试验

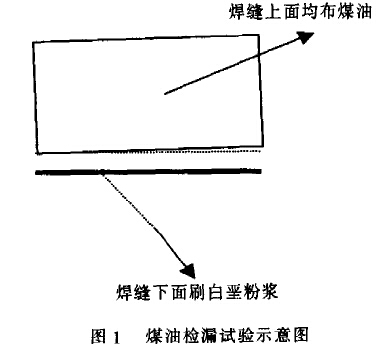

2．1．1煤油检漏试验 ．见图 1。需要做此试验的部位有：
(1)气柜底板大拼板 (按排板 图预制后焊接组对的可翻转部件)；
(2)活塞板大拼板(按排板图预制后焊接组对的可翻转部件 )：
(3)上下密封 圈与气柜壁板相接处环焊缝 (角焊缝)：
试验方法 ：在气柜底板 、活塞底板焊接完成后 ，先对所有焊缝进行清理 ，检查焊缝外观质量 ，发现缺陷应及时补焊。试验时先将清理干净的焊缝表面涂上肥皂水 ．将密封箱扣在涂过肥皂水的焊缝上 ，密封箱的下 口沿边用和好 的面团封住 ，启动真空泵 ，观察真空度不得低于一200mmHg，保持 1Os左右，若无气泡产生则说明焊缝质量合格 。反之 。则有缝隙，应做好标记以待处理。
2．1 直接气密性试验
2．1．1煤油检漏试验 ．见图 1。需要做此试验的部位有：
(1)气柜底板大拼板 (按排板 图预制后焊接组对的可翻转部件)；
(2)活塞板大拼板(按排板图预制后焊接组对的可翻转部件 )：
(3)上下密封 圈与气柜壁板相接处环焊缝 (角焊缝)：
试验方法 ：将焊缝上下表面的药皮 、灰尘等杂物清理干净 ．先在试验部位焊缝底部均匀刷上一层 白垩粉浆，待其变干发白后 ，在焊缝上部均布煤油，经过半小时后用手电筒等照明设备配合检查 ．白垩粉上无油污为合格 ．有黑色油污处即为渗漏点 ，做好标记以待处理

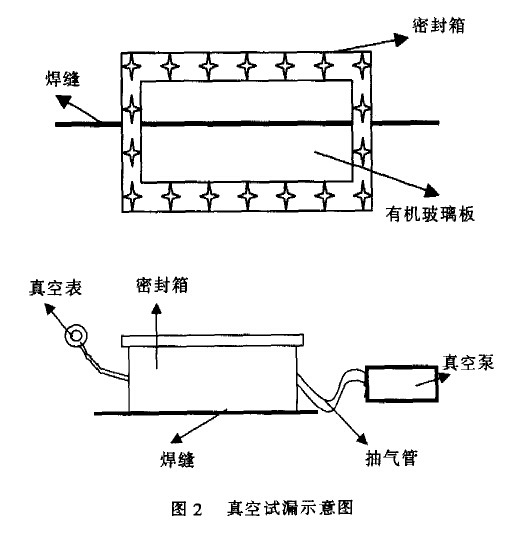

2．1．2 真空试漏法 。见图 2。需要做此试验的部位有：
(1)气柜底板
(2)活塞底板
2．1_3肥皂水试漏
需要做此试验的部位有 ：
(1)上密封圈以下部位 的气柜壁板焊缝 、立柱焊缝 ：
(2)活塞板 、临时支撑 、人孔 ；
(3)进出气孔 、底板与壁板相接处焊缝。试验方法 ：该试验在气柜全部安装完毕后的运行调试阶段可反复进行。方法是：先用鼓风机向柜内充入空气 ．将 活塞升至超过上密封 圈 2m左右即可停机检查 ，安排六名 工人(内外各 3人 )，携带肥皂水、抹布、手电筒等工具。分片对所有焊缝喷洒肥皂水 ，认 真观察有否气泡产生 ，以找 出漏气点 ，无气泡产生为合格。
2．2 间接气密性试验
在直接气密性试验完毕后的总调试阶段 ．应进行间接气密性试验，也叫容积测定法。该试验是决定气柜能否安全运行和顺利交工通气 的关键试验 ．准备工作必须认真细致准备工作主要包括：
(1)将现场封闭 。严禁闲杂无关人员入 内；
(2)将 自动放散装置上的阀门全部关闭 ：
(3)将排污装置的水封装满水 ；
(4)将手摇卷扬机的手柄固定；
(5)将气柜外部检查孔铁门除一个进出口外全部封住：
需要做此试验的部位有 ：
(1)上密封圈以下部位 的气柜壁板焊缝 、立柱焊缝 ：
(2)活塞板 、临时支撑 、人孔 ；
(3)进出气孔 、底板与壁板相接处焊缝。试验方法 ：该试验在气柜全部安装完毕后的运行调试阶段可反复进行。方法是：先用鼓风机向柜内充入空气 ．将 活塞升至超过上密封 圈 2m左右即可停机检查 ，安排六名 工人(内外各 3人 )，携带肥皂水、抹布、手电筒等工具。分片对所有焊缝喷洒肥皂水 ，认 真观察有否气泡产生 ，以找 出漏气点 ，无气泡产生为合格。
2．2 间接气密性试验
在直接气密性试验完毕后的总调试阶段 ．应进行间接气密性试验，也叫容积测定法。该试验是决定气柜能否安全运行和顺利交工通气 的关键试验 ．准备工作必须认真细致准备工作主要包括：
(1)将现场封闭 。严禁闲杂无关人员入 内；
(2)将 自动放散装置上的阀门全部关闭 ：
(3)将排污装置的水封装满水 ；
(4)将手摇卷扬机的手柄固定；
(5)将气柜外部检查孔铁门除一个进出口外全部封住：
f61准备好一块水银气压计，放在柜内活塞上部 ：
f71将柜容的 60％～70％充满空气。试验方法：每天早上日出之前(一般在 6点钟)先到控制室记录柜 内空气温度 t。(所有温度计读数的平均值)、活塞高度 H和柜内空气压力 P，然后进入柜内读取活塞上部大气压力 B。将所得数据代入以下公式 ：
Vo：—2—73—V—t—~—(—B— —+—P—~—+一P)760×(273-t-t”、
求出当天柜内0~C状态下的标准体积 V。，其中
V。-760mmHg时的干燥空气的标准体积(M )
V一柜内空气体积(M)
B一在气柜 活塞上测定的大气压力(mmHg)
P一气柜 内空气压力 (mmHg)
P燕气一气柜内水蒸气分~,(mmHg)
t。一气柜内空气的平均温度 (℃)
连续四天早上记录数据并进行计算．将最后一次结果与第一次结果相比．其差若不超过第一次的2％。说明气密性符合要求 ，泄漏率合格；反之。则说明有漏气点存在 ，需要重新进行检查 。
f71将柜容的 60％～70％充满空气。试验方法：每天早上日出之前(一般在 6点钟)先到控制室记录柜 内空气温度 t。(所有温度计读数的平均值)、活塞高度 H和柜内空气压力 P，然后进入柜内读取活塞上部大气压力 B。将所得数据代入以下公式 ：
Vo：—2—73—V—t—~—(—B— —+—P—~—+一P)760×(273-t-t”、
求出当天柜内0~C状态下的标准体积 V。，其中
V。-760mmHg时的干燥空气的标准体积(M )
V一柜内空气体积(M)
B一在气柜 活塞上测定的大气压力(mmHg)
P一气柜 内空气压力 (mmHg)
P燕气一气柜内水蒸气分~,(mmHg)
t。一气柜内空气的平均温度 (℃)
连续四天早上记录数据并进行计算．将最后一次结果与第一次结果相比．其差若不超过第一次的2％。说明气密性符合要求 ，泄漏率合格；反之。则说明有漏气点存在 ，需要重新进行检查 。
3 总结
气柜设备安装过程中．要严格按步骤按要求做好每一阶段的气密性试验．只有每一个阶段的气密性试验都合格．才能确保气柜顺利通过最后 阶段的调试 ，一次通气成功运行。根据笔者建造多台气柜的经验 ．按以上 四个步骤做好每个试验 ．最后气柜都能顺利通气运行。
气柜设备安装过程中．要严格按步骤按要求做好每一阶段的气密性试验．只有每一个阶段的气密性试验都合格．才能确保气柜顺利通过最后 阶段的调试 ，一次通气成功运行。根据笔者建造多台气柜的经验 ．按以上 四个步骤做好每个试验 ．最后气柜都能顺利通气运行。
