二、稀油密封多边形煤气柜密封装置现有技术结构

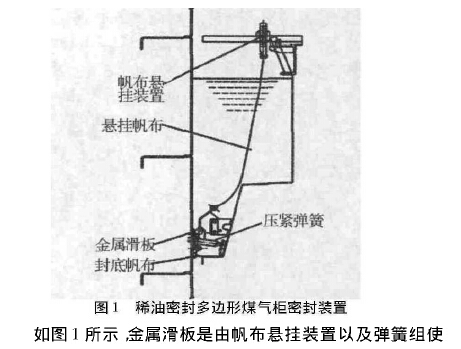

       在现有技术中设置在稀油密封多边形煤气柜活塞周围密封油槽上的密封装置是由金属滑板、压紧弹簧、帆布等组成。帆布由封底帆布、悬挂帆布以及分舱帆布组成。封底帆布主要是保持封闭活塞油槽内的密封油;悬挂帆布将活塞油槽分为两部分分舱帆布是将活塞分舱，防止活塞倾斜时密封油向一侧涌集。
之紧贴在侧板内壁上油多组弹簧的压紧力使金属滑板与侧板相贴合进行密封。实际应用过程中，由于侧板、立柱安装精度存在偏差或侧板受大气温度影响而导致侧板变形加上金

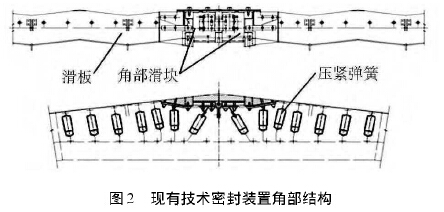

属滑板是刚性构件柔性较差，压紧弹簧的压紧力不足以使金属滑板与侧板内壁紧密贴合易造成密封油泄漏量的加大尤其是多边形气柜角部结构的位置,}A图2所示，由于弹簧压紧力的不可调整等因素滩以保证角部滑块位置的密封性能造成角部位置密封油泄漏量较直边部位更大,t曾加了密封油循环系统中油泵的启动次数增加了气柜的运行成本同时痊封油的大量泄漏使得气柜的安全运行也存在隐患。
三、稀油密封多边形煤气柜新型密封装置结构
      应用于稀油密封多边形煤气柜的新型密封装置机构如图3所示新型密封装置主要由沿煤气柜轴线方向设置的由密封橡胶带组成的密封组件、密封帆布、压紧构件、杠杆系统和配重块等部件组成。密封组件通过吊杆与活塞油槽上的吊杆支座相连然后通过配重块、杠杆和裙压板推杆组成压紧装置使密封橡胶带紧贴在侧板的内壁上，起到密封作用。由于密封橡胶带本身具有一定的弹性，可以很好地靠自身的柔性形变适应侧板的变形，使密封橡胶带与侧板紧密接触。压紧装置可以方便地通过调节安装在杠杆上配重块的数量来调节压紧力从而更好地保证密封所需的压紧力，减少密封油的泄漏量。由密封橡胶带和木垫块组成的密封组件，密封面的面积比金属滑板的密封面要大得多，能够适应更大的煤气吞吐量和气柜活塞的运行速度，提升了煤气柜平衡煤气管网压力和调节煤气管网用气量的能力。
