气柜维修的改进措施
2015/8/12 10:13:53 点击： 文章来源：www.jshhcc.com
煤气柜是煤气系统均匀调质、平衡峰谷的重要手段，)、一泛应用于转炉煤气回收和民用煤气供应系统。济钢现有煤气柜7个:2万m3湿式柜和8万m“威金斯气柜各1个，用来存储转炉煤气;;5万m3干式柜2个，5万m3和10万m3湿式柜各1个，用来存储焦炉煤气;16.5万m3干式柜1个，用来存储高炉煤气。济钢燃气发电机组投产后，焦炉煤气略有缺口，高炉煤气的平衡也十分脆弱。为了充分发抨现有煤气柜的作用，实现煤气供求的动态平衡、稳定管网压力和保证煤气供应，燃气发电)一做了一些改进.取得了较好的效果。
1气柜维修技术改进措施
(1)高炉煤气柜

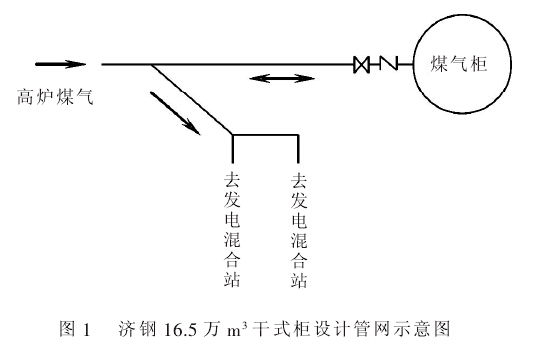

济钢燃气发电机组投产后，正常情况下高炉煤气富裕量只有5一10万m3/h富裕量的多少与用户的用气结构有关)，任何一座高炉的体风都可能造成高炉煤气供不应求。济钢16.5万m“干式柜随燃气发电工程而建，设计只有一个进出口，置于管道末端(见图1)，用来平衡高炉煤气管网压力。

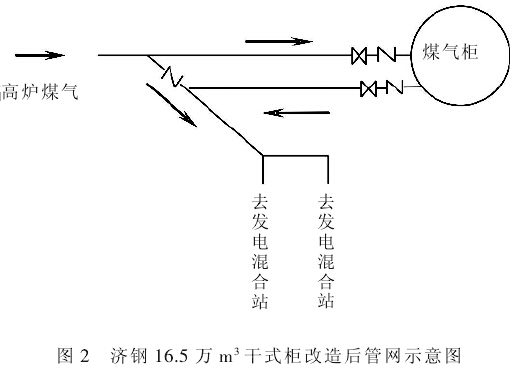

通过综合分析气柜设计参数、燃机的要求以及高炉煤气供求状况，发现这种结构不能很好地稳定煤气压力，特别是发电用煤气的压力，为此决定对它进行改造。改造增加出口及相应管道，使进出口分开，煤气先通过气柜再进入燃气发电混合站(见图2)，保证了发电用高炉煤气压力的稳定(运行，}，发电混合站前的压力一直稳定在6.1~6.3kPa) 。
通过综合分析气柜设计参数、燃机的要求以及高炉煤气供求状况，发现这种结构不能很好地稳定煤气压力，特别是发电用煤气的压力，为此决定对它进行改造。改造增加出口及相应管道，使进出口分开，煤气先通过气柜再进入燃气发电混合站(见图2)，保证了发电用高炉煤气压力的稳定(运行，}，发电混合站前的压力一直稳定在6.1~6.3kPa) 。

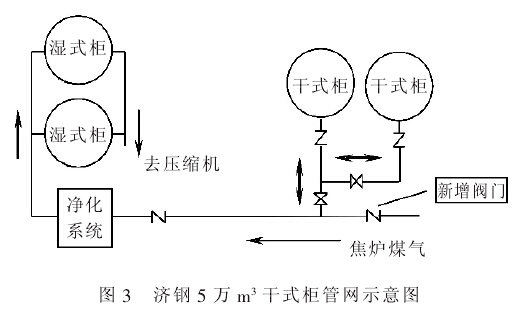

济钢燃气发电)一4个焦炉煤气柜}n,2个5万m3干式柜原配重4.3 kPa，作用有限。在综合分析了这2个气柜的位置和民用煤气系统的需求量后，决定将配重提高到5.5 kPa，并在4个焦炉煤气柜总入口管道处增加了一个调节蝶阀(见图3)，将4个气柜作为一个整体，以民用煤气系统的用量(每天约36万m3 >合1.5万m3/h )作为调节量，起到了很好的作用。
(3)转炉煤气柜

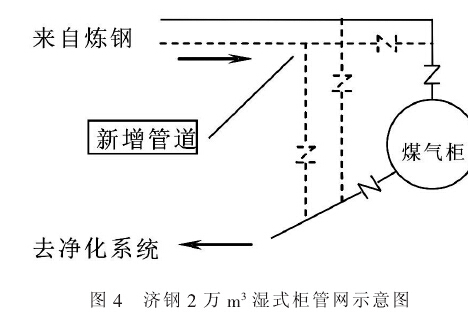

济钢一炼钢转炉煤气系统2万m3湿式柜由于容积太小，无法满足当前转炉煤气回收和供应的需要，为此，在气柜的进出口加装了联通管道，并在炼钢风机和气柜之间铺设了辅助管道(见图4)，扩大了煤气回收能力。
